Anhand des Aufnahmematerials und der Schraubenfestigkeitsklasse erschließt sich ein Richtwert für die Mindestlänge des HONSEL Coils.
Bestimmung der Nennlänge
| Festigkeit des Werkstücks | Nennlänge für Gewindeeinsätze l1 Festigkeitsklasse der Schraube | |||||
|---|---|---|---|---|---|---|
| Rm N/mm2 | 4,8 | 5,8 | 8,8 | 10,9 | 12,9 | 14,9 |
| bis 100 | 1,5 d | 2,0 d | 3,0 d | - | - | - |
| > 100 - 150 | 1,5 d | 2,0 d | 2,5 d | 2,5 d | 2,5 d | 3,0 d |
| > 150 - 200 | 1,5 d | 1,5 d | 2,0 d | 2,0 d | 2,5 d | 3,5 d |
| > 200 - 250 | 1,0 d | 1,5 d | 1,5 d | 1,5 d | 2,0 d | 2,5 d |
| > 250 - 300 | 1,0 d | 1,0 d | 1,5 d | 1,5 d | 2,0 d | 2,0 d |
| > 300 - 350 | 1,0 d | 1,0 d | 1,0 d | 1,5 d | 1,5 d | 2,0 d |
| > 350 - 400 | 1,0 d | 1,0 d | 1,0 d | 1,5 d | 1,5 d | 1,5 d |
| > 400 | 1,0 d | 1,0 d | 1,0 d | 1,5 d | 1,5 d | 1,5 d |
Mindestwandstärke
Bezogen auf den Außendurchmesser des HONSEL Coils Aufnahmegewindes.
Die Mindestwandstärke wird von der Festigkeit, des Werkstoffes, vom Aufnahmegewinde, sowie der Einschraublänge bestimmt. Die angegebenen Richtwertformeln gelten für Aluminium-, Guss- und Knetlegierungen und eine Gewindeeinschraublänge des HONSEL Coils von 1,5d.
d = Nenndurchmesser
DEG = Außendurchmesser des Aufnahmegewindes
s = Restwandstärke
B = Min. Materialbreite

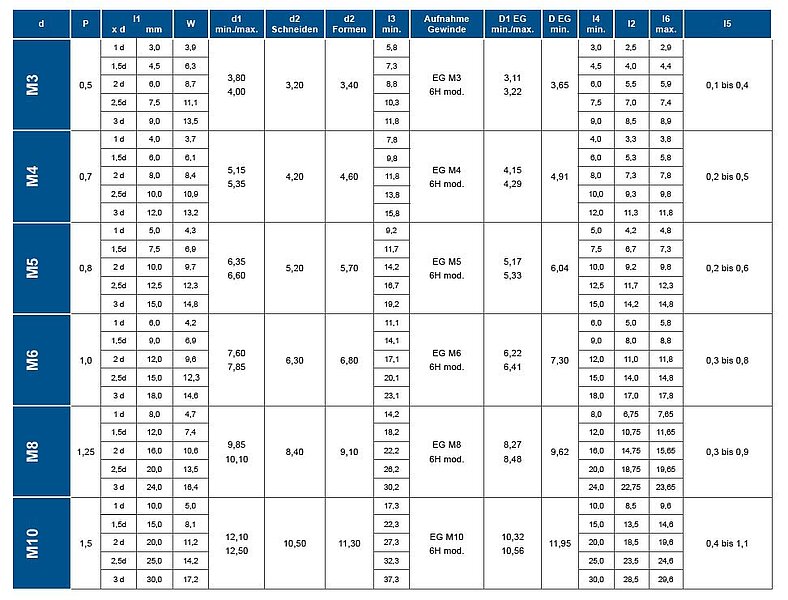

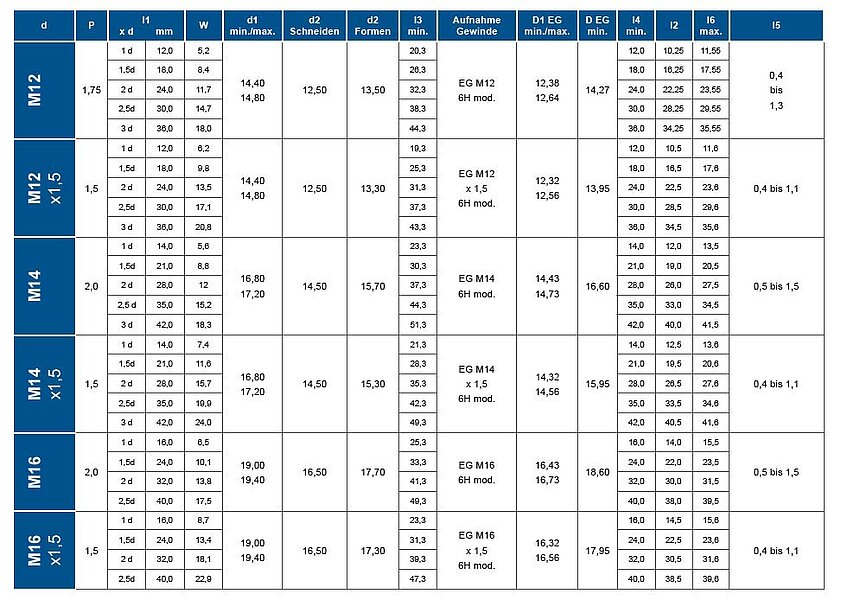

Metrisches ISO Gewinde Regel- und Feingewinde
Die Länge der Gewindeeinsätze ist nur im eingebauten Zustand messbar. Die Kontrollwerte der nicht eingebauten Gewindeeinsätze sind d1 und W
Aufnahmegewinde nach DIN 8140-2
d = Gewinde-Nenndurchmesser
d1 = Außendurchmesser des Gewindeeinsatzes vor dem Einbau
d2 = Geeigneter Spiralbohrerdurchmesser (Richtwert) muss je nach Anwendungsfall und Werkstoff angepasst werden.
l1 = Nennlänge des Gewindeeinsatzes vor dem Einbau (im Anlieferungszustand nicht Messbar)
l2 = Länge des Gewindeeinsatzes im eingebauten Zustand (l2= l1 - P)
l3 = Mindesttiefe des Kernlochs gemäß DIN 76 Teil 1
l4 = Mindestlänge des ausgeprägten Aufnahmegewindes bei Sacklochbohrungen bzw. der Mindestplattenstärke bei einer Durchgangsbohrung (l4 = l1 = l2 + P)
l5 = Abstand zwischen Gewindeeinsatzes und Trennfläche (l5 = 0,25P bis 0,75P) wenn l4 dem oben genannten Minimumwert entspricht.
l6 = maximale Einschraubtiefe bei nicht abgebrochenem Mitnehmerzapfen (l6 = l2 + l5 max.)
W = Windungsanzahl vor dem Einbau (die Anzahl der Windungen darf um -0,25P abweichen)
P = Gewindesteigung
DEG = Außendurchmesser des Aufnahmegewindes
D1 EG = Gewindekerndurchmesser
Bitte beachten
- Für die Auswahl des Spiralbohrers ist D1 EG maßgeblich
- Sollte auf eine Ansenkung nicht verzichtet werden können, so muss vor dem Gewindeschneiden oder – formen mit 90° angesenkt und entgratet werden. Außendurchmesser der Senkung = DEG + 0,1 mm.
- Sofern die Honsel Coils Plus Gewindeeinsätze in der Automation Anwendung finden, ist es empfehlenswert den Werten l3 und l4 jeweils mindestens das Maß von 1 x P hinzuzufügen.
Alle Maße in mm. Technische Änderungen vorbehalten.
