Le matériau support et la classe de la vis permettent de déduire une valeur indicative pour la longueur minimale du HONSEL Coil.
Détermination de la longueur nominale
| Solidité de la pièce | Longueur nominale des filets rapportés l1 Classe de la vis | |||||
|---|---|---|---|---|---|---|
| Rm N/mm2 | 4,8 | 5,8 | 8,8 | 10,9 | 12,9 | 14,9 |
| bis 100 | 1,5 d | 2,0 d | 3,0 d | - | - | - |
| > 100 - 150 | 1,5 d | 2,0 d | 2,5 d | 2,5 d | 2,5 d | 3,0 d |
| > 150 - 200 | 1,5 d | 1,5 d | 2,0 d | 2,0 d | 2,5 d | 3,5 d |
| > 200 - 250 | 1,0 d | 1,5 d | 1,5 d | 1,5 d | 2,0 d | 2,5 d |
| > 250 - 300 | 1,0 d | 1,0 d | 1,5 d | 1,5 d | 2,0 d | 2,0 d |
| > 300 - 350 | 1,0 d | 1,0 d | 1,0 d | 1,5 d | 1,5 d | 2,0 d |
| > 350 - 400 | 1,0 d | 1,0 d | 1,0 d | 1,5 d | 1,5 d | 1,5 d |
| > 400 | 1,0 d | 1,0 d | 1,0 d | 1,5 d | 1,5 d | 1,5 d |
Les valeurs pour la détermination de la longueur nominale sont valables pour l’aluminium et les matériaux d’un rapport : contrainte de cisaillement/effort de traction = 0,6 - 0,7
Concernant ces valeurs indicatives, il est à noter que la vis est le maillon faible de cet assemblage. Si les essais sur des pièces du client donnent une longueur nominale inférieure, il est possible d’utiliser une longueur nominale inférieure à celle recommandée. Des longueurs intermédiaires peuvent également être fournies.
Épaisseur minimale de la paroi
Par rapport au diamètre extérieur du filet réceptacle HONSEL Coils. L'épaisseur minimale de la paroi est déterminée par la résistance, le matériau, le filet réceptacle et la longueur de vissage.
Les formules des valeurs indicatives indiquées sont valables pour les alliages d'aluminium, de fonte et de corroyage et pour une longueur de vissage du filet du HONSEL Coil de 1,5d.
d = diamètre nominal
DEG = diamètre extérieur du filet réceptacle
s = épaisseur résiduelle de la paroi
B = largeur min. du matériau
Filetage régulier/fin métrique ISO
La longueur des filets rapportés ne peut être mesurée que lorsqu’ils sont montés. Les valeurs de contrôle des filets rapportés non montés sont d1 et W.

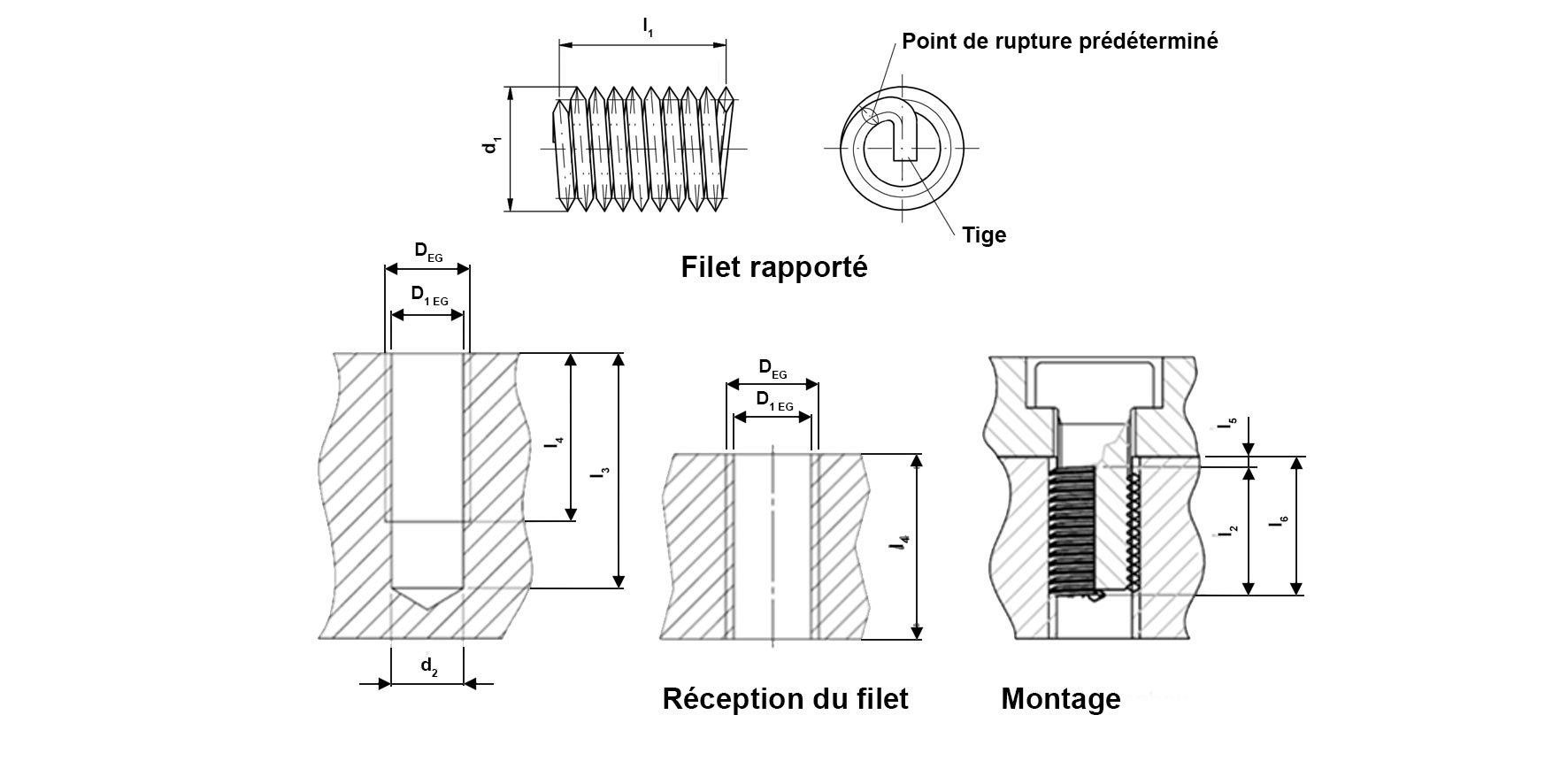

Filet réceptacle conforme à la DIN 8140-2
d = diamètre nominal du filet
d1 = diamètre extérieur du filet rapporté avant montage
d2 = diamètre adéquat du foret hélicoïdal (valeur indicative), doit être adapté en fonction de l’application et du matériau
l1 = longueur nominale du filet rapporté avant montage (non mesurable en l'état à la livraison)
l2 = longueur du filet rapporté monté (l2= l1 - P)
l3 = profondeur minimale de l’avant-trou conformément à la DIN 76 partie 1
l4 = longueur minimale du filet réceptacle marqué pour les trous borgnes ou l’épaisseur minimale du panneau en cas de trou traversant (l4 = l1 = l2 + P)
l5 = écart entre le filet rapporté et la surface de coupe (l5 = 0,25P bis 0,75P) si l4 correspond à la valeur minimale ci-dessus.
l6 = profondeur de vissage maximale avec une tige amovible non cassée (l6 = l2 + l5 max.)
W = nombre de spires avant montage (le nombre de spires peut varier de -0,25P)
P = pas du filet
DEG = diamètre extérieur du filet réceptacle
D1 EG = diamètre du noyau du filet
Remarque :
- Pour le choix du foret hélicoïdal, D1 EG est déterminant.
- Si un chanfrein est indispensable, il faut chanfreiner à 90° et ébavurer avant la découpe ou le taraudage du filet. Diamètre extérieur du perçage = DEG + 0,1 mm.
- Si les filets rapportés Honsel Coils Plus sont utilisés dans l’automatisation, il est recommandé d’ajouter aux valeurs 1 x l3 et l4 au moins 1 x P.
Toutes les mesures sont en mm. Sous réserve de modifications techniques. Modifications spéciales sur demande.
