Comment fonctionne un Écrou à sertir?

Aujourd‘hui, les écrous à sertir en aveugle font partie intégrante des techniques de montage et sont incontournables. Ils permettent :

• de disposer d’un taraudage résistant dans ...
  ... des supports minces ou de faible résistance,
  ... des profilés creux ou d‘autres composants non accessibles des deux côtés,
  ... des supports qui ont déjà un revêtement,

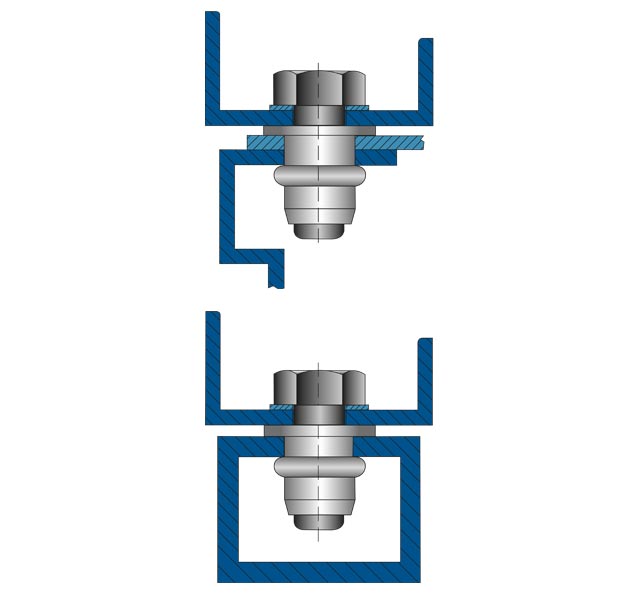

• d’assembler parallèlement des composants entre eux et
• de fixer des éléments rapportés supplémentaires.

Des formes, des types et des dimensions sont sans cesse développés et illustrent les possibilités d‘utilisati on pour ainsi dire illimitées dans tous les domaines de l‘industrie et de l‘arti sanat. Dans ce domaine, les développements du GROUPE HONSEL sont leaders depuis des décennies.

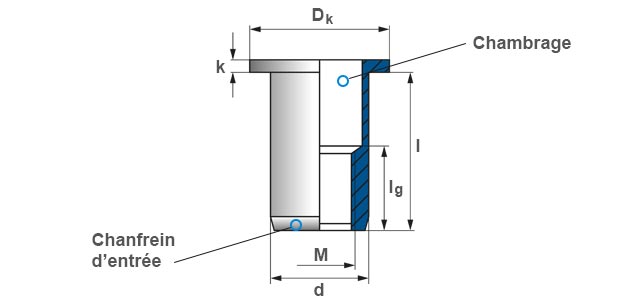

d - Diamètre du fût
d_k - Diamètre de la tête
k - Hauteur de la tête
l_g - Longueur taraudée 1 x M min.
l - Longueur du fût
M - Taraudage

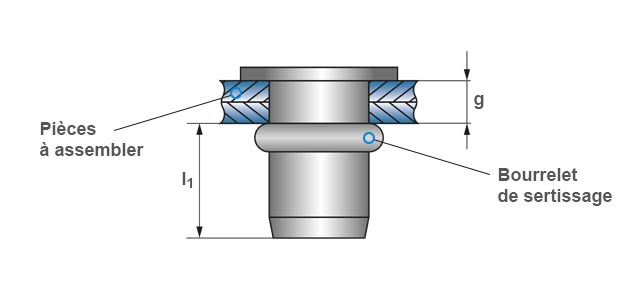

l₁ - Longueur dépassante
g - Plage de sertissage

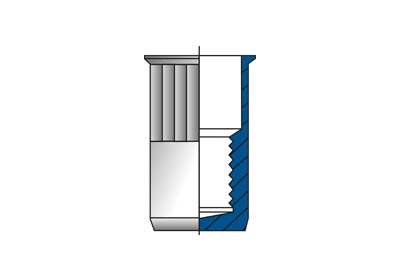

KLSK - Tête affleurante

Pour la pose d’écrous à sertir en aveugle avec une tête affleurante, le fraisage du trou n’est normalement pas effectué.

Si techniquement nécessaire, le fraisage doit être effectué de telle manière à ce que, après la pose, la tête de l’écrou dépasse de minimum 0,1 mm.

HEADLESS - sans tête

• Cet écrou à sertir en aveugle, avec sa saillie de 0 mm, est utilisé dans les trous lisses, sans chanfrein.
• La saillie de 0 mm permet de monter ou de faire glisser les composants les uns sur les autres sans bord gênant.

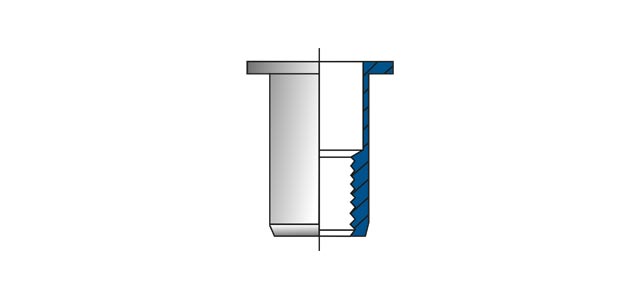

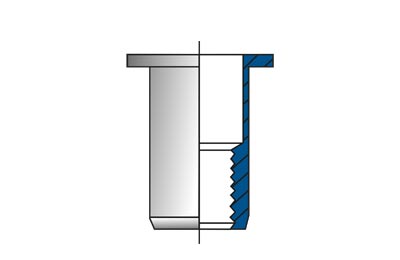

Écrous à sertir en aveugle fût cylindrique lisse

• Type d‘écrou d‘usage universel, disponible dans un vaste éventail de formes de têtes et de matériaux
• Mise en oeuvre sur des supports secs et dégraissés

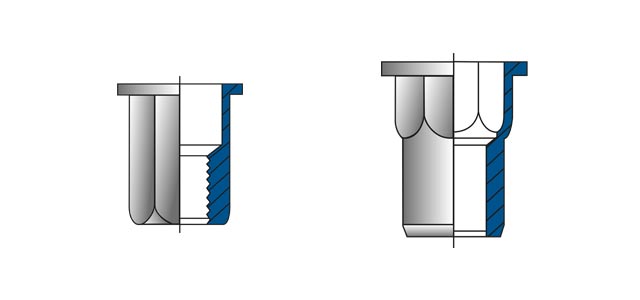

Écrous à sertir en aveugle avec fût hexagonal (Hexaform) ou fût semi-hexagonal (Hexatop)

• Fût hexagonal pour empêcher la rotation
• Emploi préférentiel sur des supports comportant un revêtement
• Haute tenue en rotation, y compris lorsque la course de l‘outil de pose est insuffisante
• Écrous adaptés à des vissages et dévissages répétés

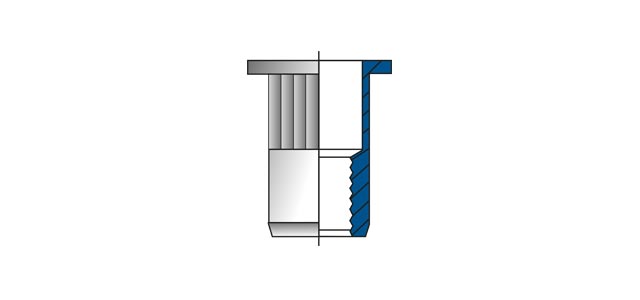

Écrous à sertir en aveugle fût cylindrique cranté

• Fût cylindrique cranté destiné à augmenter la tenue en rotation
• Emploi préférentiel sur des supports de faible résistance (matériau constitutif du support moins „dur“ que celui de l‘écrou à sertir en aveugle)

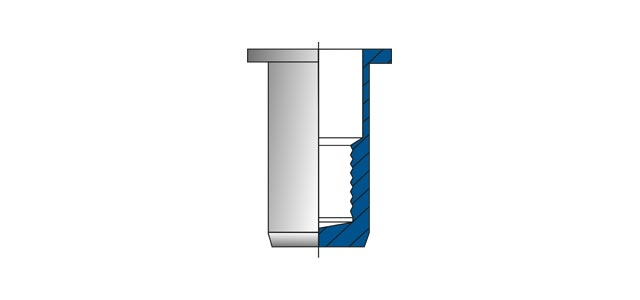

Écrous à sertir en aveugle borgnes

• Le fût borgne empêche les liquides et gaz de traverser l‘écrou
• Étanchéité supplémentaire possible entre le fût et le trou de logement
• Propriétés mécaniques identiques à celles de l’écrou correspondant à fût débouchant

Les écrous à sertir en aveugle se distinguent par leur simplicité et leur rapidité de montage.

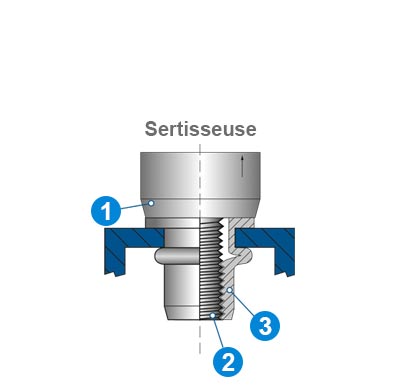

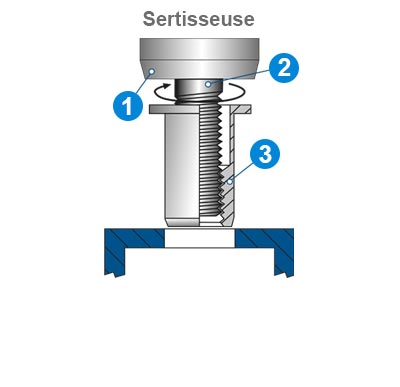

Pour poser l‘écrou, on le visse sur la tige de traction de l‘outil de pose, on l‘introduit ensuite dans le trou ménagé dans le support, et on le pose enfin en imprimant une course de traction à l‘outil de pose. C‘est au cours de cette opération que se forme le bourrelet de sertissage de l‘écrou.

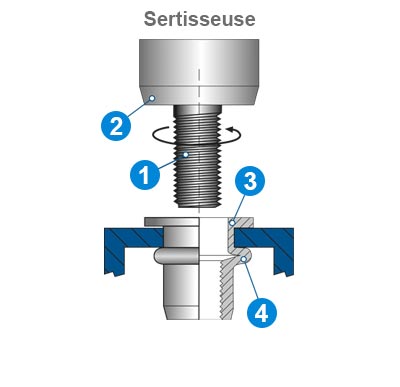

On dévisse ensuite la tige de traction, et l‘écrou est prêt à être utilisé. Divers outils sont disponibles pour la pose d’écrous à sertir en aveugle ; ces outils permettent d’exécuter rationnellement l’opération. Il est possible de choisir entre des outils de pose manuels ou oléopneumatiques

Pour garantir que les écrous à sertir en aveugle fonctionneront parfaitement, il faut tenir compte des points indiqués ci-dessous :

• Poser les écrous à sertir en aveugle jusqu‘à la formation complète du bourrelet de sertissage.
• Après la pose, la tige de traction de l‘outil de pose doit être facile à dévisser.
• L‘outil de pose doit être tenu perpendiculaire à la surface du support.

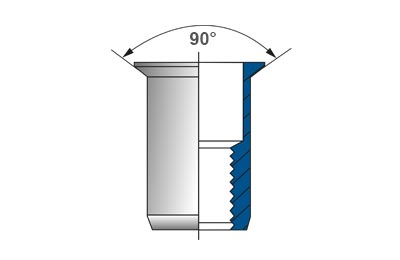

• Les écrous à sertir en aveugle présentant une tête fraisée standard devront être noyés en laissant un léger dépassement (0,1 mm).
• En cas d‘emploi d‘écrous à sertir en aveugle à tête affleurante (par ex. FLATSERT), le chanfreinage de l‘alésage ne sera en règle générale pas nécessaire et doit être évité.
• Les caractéristiques spécifiées des alésages dans les supports devront être respectées : les alésages surdimensionnés créent des problèmes au niveau du couple de rotation et de la perpendicularité.

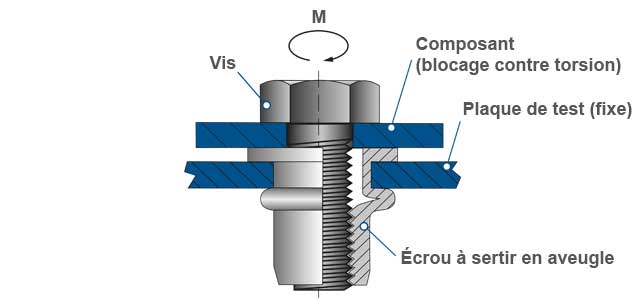

Pour mesurer le couple de serrage, on pose l’écrou sur une plaque d’essai, on interpose un composant bloquée en rotation puis on serre la vis.

Les conditions suivantes sont appliquées pour le test
Plaque de test : en acier de construction, sans revêtement, sèche, exempte de graisse, d’une épaisseur correspondant approximative ment à l’épaisseur à sertir maximum de l’écro u
Alésage ménagé dans la pièce : cote nominale du fût de l’écrou +0,2 mm
Vis d’assemblage : huilée, classe de qualité min. 8.8

La valeur indiquée est la valeur minimale dans des conditions définies jusqu’à la défaillance de l’écrou.

Il faut entendre par défaillance la déformation plastique clairement visible de l‘écrou à sertir en aveugle ou la dé-faillance du filetage. En situation pratique, les conditions de mise en oeuvre déviant en partie de ce qui précède peu-vent conduire à une modification des couples. Pour cette raison, nous recommandons d’une manière générale une vérification dans les conditions de l’application.

Couple de serrage maximal - valeurs mesurées (PDF)

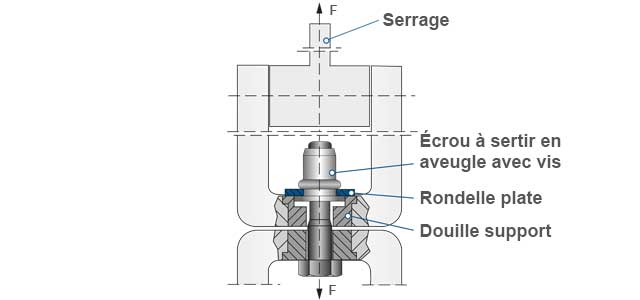

L’effort de traction axial est déterminé par le dispositif de test de la DIN EN ISO 14589. L’écrou est serti sur une rondelle d’acier qui est mise sur la douille support, puis les deux pièces du dispositif sont vissées ensemble.

Les conditions suivantes sont appliquées pour le test

• dispositif de test conforme à la DIN EN ISO 14589
• vitesse de déformation d’environ 3 mm/min
• classe de qualité de la vis de minimum 8.8
• direction de poussée contre la tête de fermeture de l’écrou

La valeur indiquée est la valeur minimale dans des conditions définies jusqu’à la défaillance de l’écrou.

L’arrachage du filetage ou la rupture de la tête de fermeture sont considérés comme une défaillance de l’écrou. Les valeurs données doivent être considérées comme des valeurs indicatives pour la conception de l’assemblage. Dans la pratique, les conditions de l’application peuvent diverger et conduire à des valeurs différentes. Aussi, nous recommandons de réaliser un test dans les conditions de l’application.
