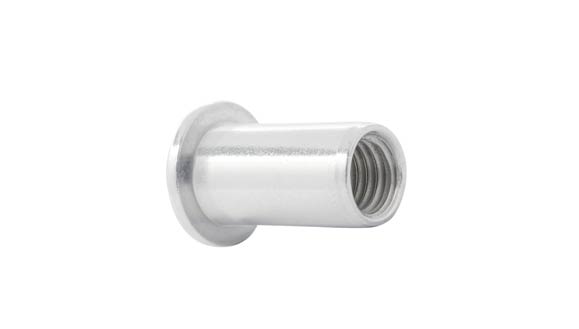

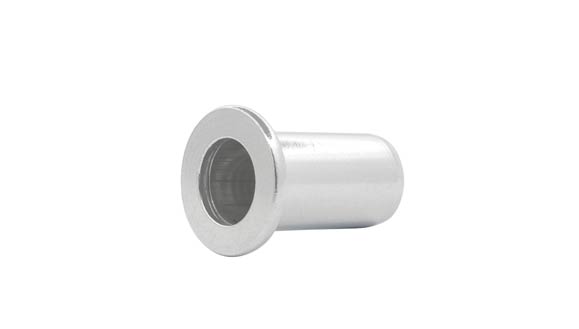

Écrous à sertir en aveugle AFM
Écrous à sertir en aveugle fût cylindrique lisse
Video with confirmation
You can watch this YouTube video directly on our website. We would like to point out that personal data (e.g. IP address) are transmitted to YouTube. Data protection .
Détails du produit
M3
| Codes articles: | Longueur du corps: | Plage de serrage: | CAD: | |
|---|---|---|---|---|
| 10850030200 | 8,5 mm | 0,3 - 2,0 mm | 10850030200 | 10850030200-01 |

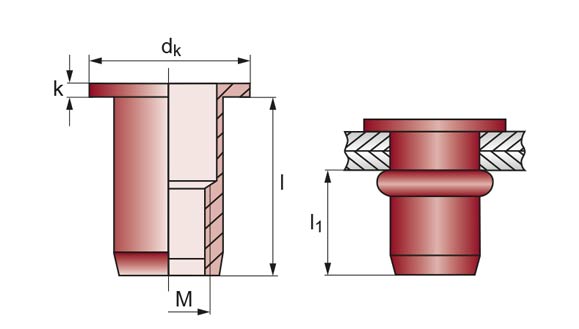

- Diamètre de la tête (dk): 7,0 mm
- Hauteur de la tête (k): 0,80 mm
- Longueuer de vis min. à l’état posé (l max.): 6,0 mm
- Diamètre du fût (D): 5,0 mm
- Diamèter de perçage: 5,1 mm
- Couple de rotation: 1 Nm
- Min. effort de traction axial: 1500 N
M4
| Codes articles: | Longueur du corps: | Plage de serrage: | CAD: | |
|---|---|---|---|---|
| 10850040300 | 11,0 mm | 0,5 - 3,0 mm | 10850040300 | 10850040300-01 |
| 10850040400 | 12,0 mm | 2,5 - 4,0 mm | 10850040400 | 10850040400-01 |
- Diamètre de la tête (dk): 10,0 mm
- Hauteur de la tête (k): 0,80 mm
- Longueuer de vis min. à l’état posé (l max.): 8,0 mm
- Diamètre du fût (D): 6,0 mm
- Diamèter de perçage: 6,1 mm
- Couple de rotation: 3 Nm
- Min. effort de traction axial: 2600 N
M5
| Codes articles: | Longueur du corps: | Plage de serrage: | CAD: | |
|---|---|---|---|---|
| 10850050300 | 12,0 mm | 0,5 - 3,0 mm | 10850050300 | 10850050300-01 |
| 10850050450 | 13,5 mm | 2,5 - 4,5 mm | 10850050450 | 10850050450-01 |
| 10850050600 | 15,0 mm | 4,0 - 6,0 mm | 10850050600 | 10850050600-01 |
- Diamètre de la tête (dk): 11,0 mm
- Hauteur de la tête (k): 1,00 mm
- Longueuer de vis min. à l’état posé (l max.): 9,0 mm
- Diamètre du fût (D): 7,0 mm
- Diamèter de perçage: 7,1 mm
- Couple de rotation: 4 Nm
- Min. effort de traction axial: 4300 N
M6
| Codes articles: | Longueur du corps: | Plage de serrage: | CAD: | |
|---|---|---|---|---|
| 10850060300 | 14,5 mm | 0,5 - 3,0 mm | 10850060300 | 10850060300-01 |
| 10850060450 | 16,0 mm | 3,0 - 4,5 mm | 10850060450 | 10850060450-01 |
- Diamètre de la tête (dk): 13,0 mm
- Hauteur de la tête (k): 1,50 mm
- Longueuer de vis min. à l’état posé (l max.): 11,0 mm
- Diamètre du fût (D): 9,0 mm
- Diamèter de perçage: 9,1 mm
- Couple de rotation: 6 Nm
- Min. effort de traction axial: 6700 N
M8
| Codes articles: | Longueur du corps: | Plage de serrage: | CAD: | |
|---|---|---|---|---|
| 10850080300 | 17,0 mm | 0,5 - 3,0 mm | 10850080300 | 10850080300-01 |
| 10850080550 | 19,5 mm | 3,0 - 5,5 mm | 10850080550 | 10850080550-01 |
| 10850080750 | 21,5 mm | 5,5 - 7,5 mm | 10850080750 | 10850080750-01 |
- Diamètre de la tête (dk): 16,0 mm
- Hauteur de la tête (k): 1,5 mm
- Longueuer de vis min. à l’état posé (l max.): 13,5 mm
- Diamètre du fût (D): 11,0 mm
- Diamèter de perçage: 11,1 mm
- Couple de rotation: 18 Nm
- Min. effort de traction axial: 11000 N
M10
| Codes articles: | Longueur du corps: | Plage de serrage: | CAD: | |
|---|---|---|---|---|
| 10850100400 | 22,0 mm | 1,0 - 4,0 mm | 10850100400 | 10850100400-01 |
| 10850100600 | 24,0 mm | 3,0 - 6,0 mm | 10850100600 | 10850100600-01 |
- Diamètre de la tête (dk): 19,0 mm
- Hauteur de la tête (k): 2,0 mm
- Longueuer de vis min. à l’état posé (l max.): 16,5 mm
- Diamètre du fût (D): 13,0 mm
- Diamèter de perçage: 13,1 mm
- Couple de rotation: 28 Nm
- Min. effort de traction axial: 17500 N
M12
| Codes articles: | Longueur du corps: | Plage de serrage: | CAD: | |
|---|---|---|---|---|
| 10850120400 | 24,0 mm | 1,0 - 4,0 mm | 10850120400 | 10850120400-01 |
- Diamètre de la tête (dk): 23,0 mm
- Hauteur de la tête (k): 2,0 mm
- Longueuer de vis min. à l’état posé (l max.): 18,5 mm
- Diamètre du fût (D): 16,0 mm
- Diamèter de perçage: 16,1 mm
- Couple de rotation: 45 Nm
- Min. effort de traction axial: 28000 N
