ZUBEHÖR UND ERSATZTEILE RIVDOM eBZ 2
Für den reibungslosen Betrieb unserer batteriebetriebene Setzgeräte beachten Sie unbedingt die Angaben in den Bedienungsanleitungen!
Ersatzteillisten als PDF finden Sie in unserem Downloadcenter
Sondermundstücke
Verlängerte Mundstücke für tiefer liegende Nietstellen
Artikel-Nr | Bezeichnung |
321123950070 | Mundstück verlängert (7 mm) 4,8/5,0 mm |
321123960070 | Mundstück verlängert (7 mm) 6,0 mm |
321123964070 | Mundstück verlängert (7 mm) 6,4 mm |
321123950200 | Mundstück verlängert (20 mm) 4,8/5,0 mm |
321123960200 | Mundstück verlängert (20 mm) 6,0 mm |
321123964200 | Mundstück verlängert (20 mm) 6,4 mm |
Für Großkopf-Blindniete 5,0 mm
Artikel-Nr | Bezeichnung |
321120000511 | Fassadenmundstück Kopf 11,0 mm |
321120000514 | Fassadenmundstück Kopf 14,0 mm |
321120000516 | Fassadenmundstück Kopf 16,0 mm |
Rückhaltemundstücke
Optional erhältliche Rückhaltemundstücke sorgen dafür, dass der Niet beim Verarbeitungsvorgang auch in senkrechter Arbeitsposition nicht aus dem Gerät herausfällt und eine Hand z. B. zum Festhalten des Bauteils frei bleibt.
Außerdem sorgt die Vorspannung des Rückhaltemundstückes dafür, dass abgerissene Nietdorne vom nachfolgenden Dorn „automatisch“ in den Auffangbehälter geschoben werden - eine Kippbewegung des Werkzeuges ist so nicht notwendig - der Verarbeitungsvorgang wird beschleunigt.

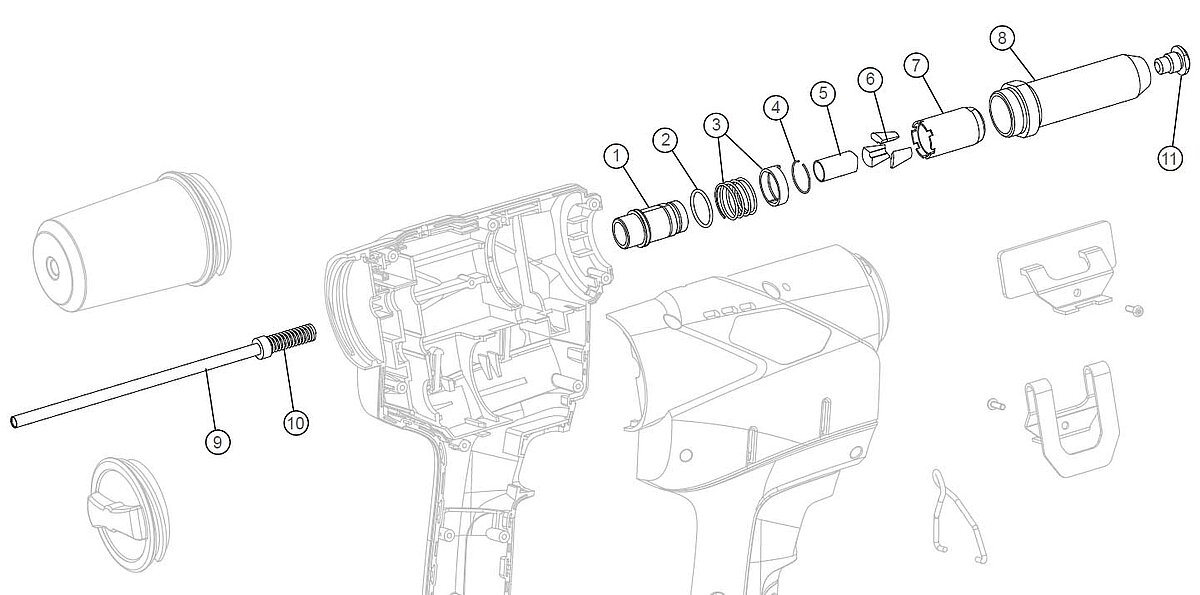

S | Nr. | Artikel-Nr | Bezeichnung |
≤3,2 | 321501000250-0-1 | SET aus Pos. 1, 2 und 3 | |
1 | 321501000134-01-1 | Rückhaltemundstück 4,8/5,0 mm | |
2 | 321300200017-001-4 | Führungshülse | |
3 | 321300200049-0-4 | Stiftableitungsröhrchen |
S | Nr. | Artikel-Nr | Bezeichnung |
≤3,7 | 321501000260-0-1 | SET aus Pos. 1, 2 und 3 | |
1 | 321501000136-01-1 | Rückhaltemundstück 6,0 mm | |
2 | 321300200017-001-3 | Führungshülse | |
3 | 321300200049-0-3 | Stiftableitungsröhrchen |
S | Nr. | Artikel-Nr | Bezeichnung |
≤4,1 | 321501000264-0-1 | SET aus Pos. 1, 2 und 3 | |
1 | 321501000138-01-1 | Rückhaltemundstück 6,4 mm | |
2 | 321300200017-001-2 | Führungshülse | |
3 | 321300200049-0-2 | Stiftableitungsröhrchen |
S | Nr. | Artikel-Nr | Bezeichnung |
≤4,7 | 321501000265-0-1 | SET aus Pos. 1, 2 und 3 | |
1 | 321501000138-01-1 | Rückhaltemundstück 6,4 mm | |
2 | 321300200017-001-1 | Führungshülse | |
3 | 321300200049-0-1 | Stiftableitungsröhrchen |
Verlängerte vordere Hülsen
Oft befinden sich Bohrungen so tief in Bauteilen, dass selbst verlängerte Mundstücke nicht ausreichen, um diese zu erreichen.
Für diese Anwendungsfälle stehen für die meisten HONSEL Akku-Nieter verlängerte vordere Hülsen mit entsprechend angepassten Spannmechanismen zur Verfügung.
Diese sind wie die Standardhülsen sehr schlank konstruiert, so dass mit nur 21 mm Durchmesser Bohrungen auch in engsten Einbausituationen erreicht werden können.
