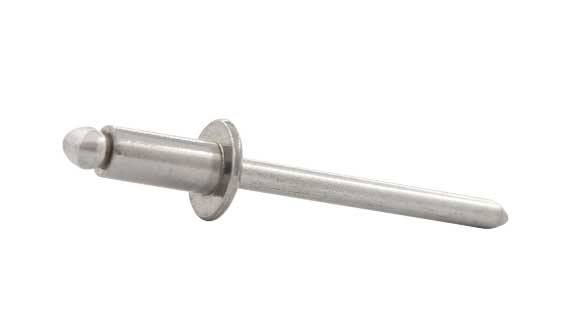

Blindniet ALFO Nickel-Kupfer/Edelstahl A4 Flachkopf

Standard-Blindniete ALFO®

Nickel-Kupfer Edelstahl A4 Flachkopf | offen

[2.4360] [16584]

Verfügbare Größen
3,2 4,0 4,8 6,4

Produktdetails

ø 3,2 mm
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10720032060 6,0 1,0 - 3,0 mm
10720032080 8,0 3,0 - 5,0 mm
10720032100 10,0 5,0 - 7,0 mm

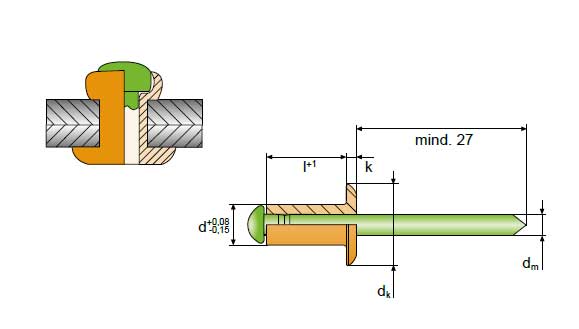

  • Kopfdurchmesser (dk): 6,5 mm
  • Kopfhöhe (k): 0,80 mm
  • Stiftdurchmesser (dm): 1,9 mm
  • Bohrungsdurchmesser: 3,3 mm
  • Min. Scherbruchkraft: 1600 N
  • Min. Zugbruchkraft: 2400 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindniet ALFO Nickel-Kupfer/Edelstahl A4 Flachkopf

ø 4,0 mm
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10720040060 6,0 1,0 - 3,0 mm
10720040080 8,0 3,0 - 5,0 mm
10720040100 10,0 5,0 - 7,0 mm
10720040120 12,0 7,0 - 9,0 mm
  • Kopfdurchmesser (dk): 8,0 mm
  • Kopfhöhe (k): 1,00 mm
  • Stiftdurchmesser (dm): 2,3 mm
  • Bohrungsdurchmesser: 4,1 mm
  • Min. Scherbruchkraft: 2300 N
  • Min. Zugbruchkraft: 3450 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindniet ALFO Nickel-Kupfer/Edelstahl A4 Flachkopf

ø 4,8 mm
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10720048080 8,0 2,0 - 4,0 mm
10720048100 10,0 4,0 - 6,0 mm
10720048120 12,0 6,0 - 8,0 mm
10720048160 16,0 10,0 - 12,0 mm
  • Kopfdurchmesser (dk): 9,5 mm
  • Kopfhöhe (k): 1,10 mm
  • Stiftdurchmesser (dm): 2,9 mm
  • Bohrungsdurchmesser: 4,9 mm
  • Min. Scherbruchkraft: 3400 N
  • Min. Zugbruchkraft: 50000 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindniet ALFO Nickel-Kupfer/Edelstahl A4 Flachkopf

ø 6,4 mm
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10720064120 12,0 4,0 - 6,0 mm
10720064160 16,0 7,0 - 10,0 mm
10720064180 18,0 9,0 - 12,0 mm
  • Kopfdurchmesser (dk): 13,0 mm
  • Kopfhöhe (k): 1,80 mm
  • Stiftdurchmesser (dm): 3,8 mm
  • Bohrungsdurchmesser: 6,5 mm
  • Min. Scherbruchkraft: 5400 N
  • Min. Zugbruchkraft: 8200 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindniet ALFO Nickel-Kupfer/Edelstahl A4 Flachkopf
