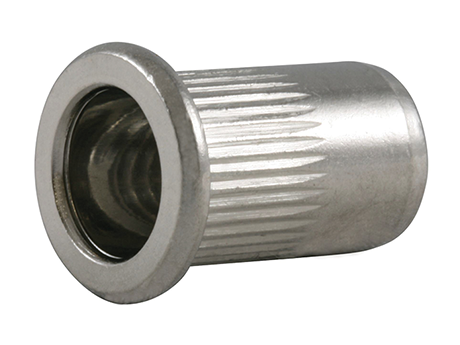

Blindnietmutter EFM-R

Blindnietmutter Rundschaft gerändelt

Blindnietmutter EFM-R Edelstahl Flachkopf gerändelt

Fragen zum Produkt?

Hier finden Sie Ihre Ansprechpartner!

Edelstahl A2 Flachkopf | offen

[[1.4567]]

Verfügbare Größen

M3 M4 M5 M6 M8 M10

Produktdetails

M3

Artikelnr.:	Schaftlänge:	Klemmbereich (mm):	CAD:
10848030200	10,0	0,5 - 2,0 mm	10848030200

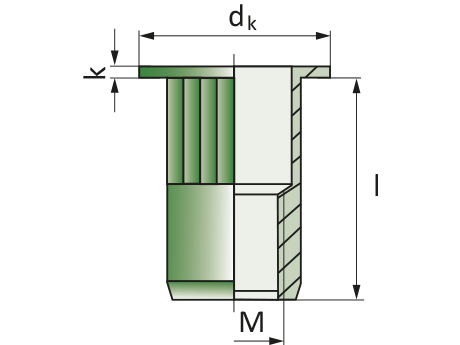

Kopfdurchmesser (dk): 8,0 mm
Kopfhöhe (k): 0,8 mm

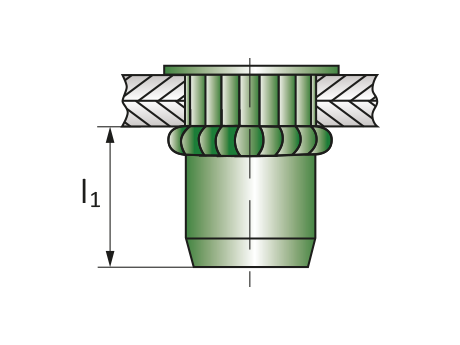

Max. Länge gesetzt (l1 max.): 7,0 mm
Schaftdurchmesser (D): 5,0 mm
Bohrungsdurchmesser: 5,1 mm
Min. Axiale Zugkraft: 4000 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.

CAD Daten zu

Blindnietmutter EFM-R

Werkzeugempfehlungen

Handnietzange für Blindnietmuttern und Blindnietschrauben Honsel VNG 152

Handnietzange für Blindnietmuttern /-schrauben VNG 152

Pneumatisch-Hydraulisches Setzwerkzeug für Blindnietmuttern und Blindnietschrauben Honsel VNG 703

Setzgerät für Blindnietmuttern /-schrauben VNG 703

M4

Artikelnr.:	Schaftlänge:	Klemmbereich (mm):	CAD:
10848040250	11,0	0,5 - 2,5 mm	10848040250
10848040400	12,5	2,5 - 4,0 mm	10848040400

Kopfdurchmesser (dk): 9,0 mm
Kopfhöhe (k): 0,8 mm
Max. Länge gesetzt (l1 max.): 8,0 mm
Schaftdurchmesser (D): 6,0 mm
Bohrungsdurchmesser: 6,1 mm
Min. Axiale Zugkraft: 6500 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.

CAD Daten zu

Blindnietmutter EFM-R

Werkzeugempfehlungen

Handnietzange für Blindnietmuttern und Blindnietschrauben Honsel VNG 152

Handnietzange für Blindnietmuttern /-schrauben VNG 152

Pneumatisch-Hydraulisches Setzwerkzeug für Blindnietmuttern und Blindnietschrauben Honsel VNG 703

Setzgerät für Blindnietmuttern /-schrauben VNG 703

Batteriebetriebenes Setzgerät für Blindnietmuttern und Blindnietschrauben Rivdom eVNG 2

Akku-Nietgerät für Blindnietmuttern/-schrauben Rivdom eVNG 2

M5

Artikelnr.:	Schaftlänge:	Klemmbereich (mm):	CAD:
10848050300	12,0	0,5 - 3,0 mm	10848050300
10848050450	13,5	3,0 - 4,5 mm	10848050450

Kopfdurchmesser (dk): 10,0 mm
Kopfhöhe (k): 1,0 mm
Max. Länge gesetzt (l1 max.): 8,5 mm
Schaftdurchmesser (D): 7,0 mm
Bohrungsdurchmesser: 7,1 mm
Min. Axiale Zugkraft: 10000 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.

CAD Daten zu

Blindnietmutter EFM-R

Werkzeugempfehlungen

Handnietzange für Blindnietmuttern und Blindnietschrauben Honsel VNG 152

Handnietzange für Blindnietmuttern /-schrauben VNG 152

Pneumatisch-Hydraulisches Setzwerkzeug für Blindnietmuttern und Blindnietschrauben Honsel VNG 903

Setzgerät für Blindnietmuttern /-schrauben VNG 903

Batteriebetriebenes Setzgerät für Blindnietmuttern und Blindnietschrauben Rivdom eVNG 2

Akku-Nietgerät für Blindnietmuttern/-schrauben Rivdom eVNG 2

M6

Artikelnr.:	Schaftlänge:	Klemmbereich (mm):	CAD:
10848060300	14,5	0,5 - 3,0 mm	10848060300
10848060500	16,0	3,0 - 5,0 mm	10848060500

Kopfdurchmesser (dk): 12,0 mm
Kopfhöhe (k): 1,5 mm
Max. Länge gesetzt (l1 max.): 10,0 mm
Schaftdurchmesser (D): 9,0 mm
Bohrungsdurchmesser: 9,1 mm
Min. Axiale Zugkraft: 17000 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.

CAD Daten zu

Blindnietmutter EFM-R

Werkzeugempfehlungen

Hebelnietzange für Blindnietmuttern und Blindnietschrauben VNG 371

Hebelnietzange für Blindnietmuttern /-schrauben VNG 371

Pneumatisch-Hydraulisches Setzwerkzeug für Blindnietmuttern und Blindnietschrauben Honsel VNG 903

Setzgerät für Blindnietmuttern /-schrauben VNG 903

Batteriebetriebenes Setzgerät für Blindnietmuttern und Blindnietschrauben Rivdom eVNG 2

Akku-Nietgerät für Blindnietmuttern/-schrauben Rivdom eVNG 2

M8

Artikelnr.:	Schaftlänge:	Klemmbereich (mm):	CAD:
10848080300	16,0	0,5 - 3,0 mm	10848080300
10848080550	18,5	3,0 - 5,5 mm	10848080550

Kopfdurchmesser (dk): 15,0 mm
Kopfhöhe (k): 1,5 mm
Max. Länge gesetzt (l1 max.): 12,0 mm
Schaftdurchmesser (D): 11,0 mm
Bohrungsdurchmesser: 11,1 mm
Min. Axiale Zugkraft: 25000 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.

CAD Daten zu

Blindnietmutter EFM-R

Werkzeugempfehlungen

Hebelnietzange für Blindnietmuttern und Blindnietschrauben VNG 371

Hebelnietzange für Blindnietmuttern /-schrauben VNG 371

Pneumatisch-Hydraulisches Setzwerkzeug für Blindnietmuttern und Blindnietschrauben Honsel VNG 903

Setzgerät für Blindnietmuttern /-schrauben VNG 903

Batteriebetriebenes Setzgerät für Blindnietmuttern und Blindnietschrauben Rivdom eVNG 2

Akku-Nietgerät für Blindnietmuttern/-schrauben Rivdom eVNG 2

M10

Artikelnr.:	Schaftlänge:	Klemmbereich (mm):	CAD:
10848100350	19,0	1 - 3,5 mm	10848100350
10848100600	21,5	3,5 - 6,0 mm	10848100600

Kopfdurchmesser (dk): 17,0 mm
Kopfhöhe (k): 2,0 mm
Max. Länge gesetzt (l1 max.): 14,0 mm
Schaftdurchmesser (D): 13,0 mm
Bohrungsdurchmesser: 13,1 mm
Min. Axiale Zugkraft: 38000 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.

CAD Daten zu

Blindnietmutter EFM-R

Werkzeugempfehlungen

Hebelnietzange für Blindnietmuttern und Blindnietschrauben VNG 371

Hebelnietzange für Blindnietmuttern /-schrauben VNG 371

Pneumatisch-Hydraulisches Setzwerkzeug für Blindnietmuttern und Blindnietschrauben Honsel VNG 903

Setzgerät für Blindnietmuttern /-schrauben VNG 903
