Blindnietmutter HEXAFORM-KLSK-G

Blindnietmutter Sechskantschaft

Produktdetails

M4
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10887040250 16,0 0,5 - 2,5 mm
  • Kopfhöhe (k): 0,5 mm
  • Schlüsselweite: 6,0 mm

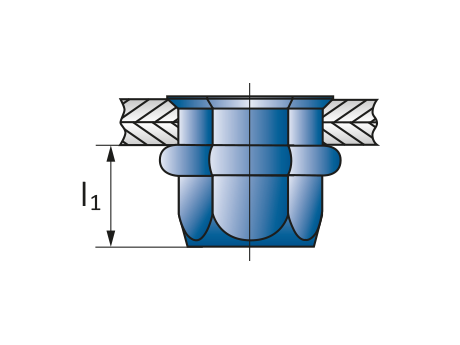

  • Max. Länge gesetzt (l1 max.): 10,0 mm
  • Min. Anziehdrehmoment: 5,0 Nm
  • Min. Axiale Zugkraft: 5200 N
  • Schlüsselweite 2: 6,6

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindnietmutter HEXAFORM-KLSK-G

M5
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10887050300 20,0 0,5 - 3,0 mm
  • Kopfhöhe (k): 0,6 mm
  • Schlüsselweite: 7,0 mm
  • Max. Länge gesetzt (l1 max.): 12,5 mm
  • Min. Anziehdrehmoment: 7,0 Nm
  • Min. Axiale Zugkraft: 9500 N
  • Schlüsselweite 2: 7,7

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindnietmutter HEXAFORM-KLSK-G

M6
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10887060300 22,0 0,6 - 3,0 mm
  • Kopfhöhe (k): 0,7 mm
  • Schlüsselweite: 9,0 mm
  • Max. Länge gesetzt (l1 max.): 16,0 mm
  • Min. Anziehdrehmoment: 13,0 Nm
  • Min. Axiale Zugkraft: 16500 N
  • Schlüsselweite 2: 9,8

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindnietmutter HEXAFORM-KLSK-G

M8
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10887080350 25,5 0,5 - 3,5 mm
10887080600 28,0 3,0 - 6,0 mm
  • Kopfhöhe (k): 0,7 mm
  • Schlüsselweite: 11,0 mm
  • Max. Länge gesetzt (l1 max.): 17,5 mm
  • Min. Anziehdrehmoment: 25,0 Nm
  • Min. Axiale Zugkraft: 23500 N
  • Schlüsselweite 2: 11,8

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindnietmutter HEXAFORM-KLSK-G

M10
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10887100350 28,0 1,0 - 3,5 mm
  • Kopfhöhe (k): 0,9 mm
  • Schlüsselweite: 13,0 mm
  • Max. Länge gesetzt (l1 max.): 20,0 mm
  • Min. Anziehdrehmoment: 55,0 Nm
  • Min. Axiale Zugkraft: 37000 N
  • Schlüsselweite 2: 14,3
  • Ausdrückkraft Alu (N):

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindnietmutter HEXAFORM-KLSK-G
