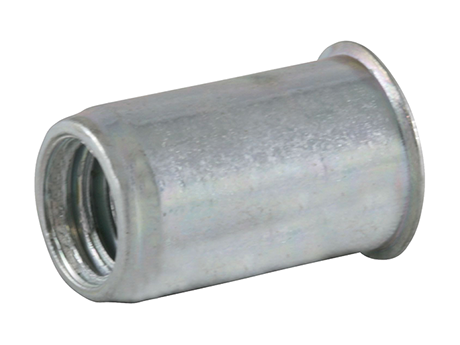

Blindnietmutter UNIVERSAL

Blindnietmutter Rundschaft glatt

Produktdetails

M4
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10870400000 10,5 0,5 - 3,0 mm
  • Kopfdurchmesser (dk): 8,0 mm
  • Kopfhöhe (k): 4,0 mm
  • Max. Länge gesetzt (l1 max.): 7,0 mm
  • Schaftdurchmesser (D): 7,0 mm
  • Bohrungsdurchmesser: 7,1 mm
  • Min. Anziehdrehmoment: 3 Nm
  • Min. Axiale Zugkraft: 6500 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindnietmutter UNIVERSAL

M5
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10870500000 11,5 0,5 - 3,0 mm
  • Kopfdurchmesser (dk): 8,0 mm
  • Kopfhöhe (k): 0,4 mm
  • Max. Länge gesetzt (l1 max.): 8,0 mm
  • Schaftdurchmesser (D): 7,0 mm
  • Bohrungsdurchmesser: 7,1 mm
  • Min. Anziehdrehmoment: 5 Nm
  • Min. Axiale Zugkraft: 8000 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindnietmutter UNIVERSAL

M6
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10870600000 13,0 0,5 - 3,0 mm
  • Kopfdurchmesser (dk): 9,0 mm
  • Kopfhöhe (k): 0,4 mm
  • Max. Länge gesetzt (l1 max.): 10,0 mm
  • Ausdrückkraft Alu (N):

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindnietmutter UNIVERSAL

M8
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10870800000 15,5 0,5 - 3,0 mm
  • Kopfdurchmesser (dk): 11,0 mm
  • Kopfhöhe (k): 4,0 mm
  • Max. Länge gesetzt (l1 max.): 11,5 mm
  • Schaftdurchmesser (D): 10,0 mm
  • Bohrungsdurchmesser: 10,1 mm
  • Min. Anziehdrehmoment: 20 Nm
  • Min. Axiale Zugkraft: 14500 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindnietmutter UNIVERSAL

M10
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10870100000 17,5 0,5 - 3,0 mm
  • Kopfdurchmesser (dk): 13,0 mm
  • Kopfhöhe (k): 0,4 mm
  • Max. Länge gesetzt (l1 max.): 13,0 mm
  • Schaftdurchmesser (D): 12,0 mm
  • Bohrungsdurchmesser: 12,1 mm
  • Min. Anziehdrehmoment: 40 Nm
  • Min. Axiale Zugkraft: 22000 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindnietmutter UNIVERSAL
