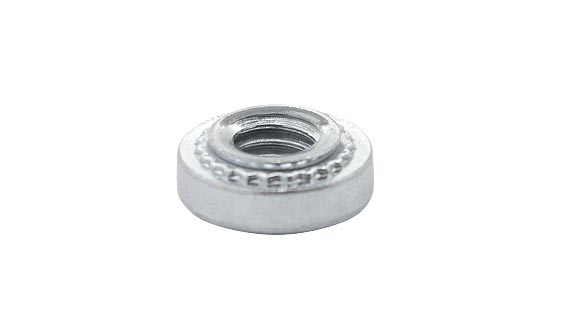

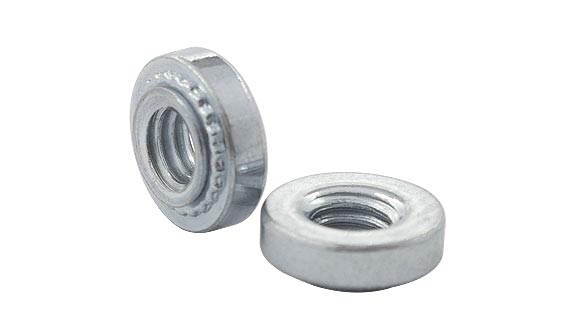

Einpressmutter V-S / V-SS
Einpressmutter
Produktdetails
M2

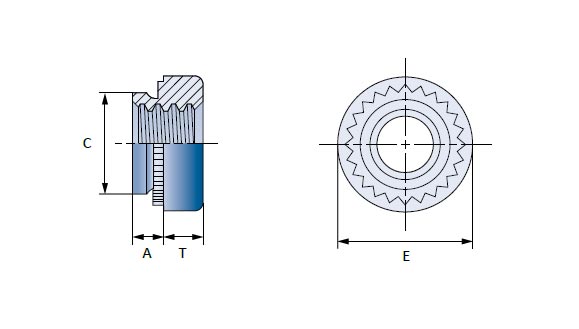

| Artikelnr.: | min. Blechstärke (mm): | Schaftlänge (A) (mm): | CAD: | |
|---|---|---|---|---|
| 10430020000 | 0,80 mm | 0,77 mm | 10430020000 | |
| 10430020001 | 1,00 mm | 0,97 mm | 10430020001 | |
| 10430020002 | 1,40 mm | 1,38 mm | 10430020002 |
- min. Abstand Rand zu Lochmitte: 4,8 mm
- Kopf Dm (E): 6,3 ±0,25 mm
- Schaft-Dm (C): 4,22 mm
- Loch-Dm: 4,22 +0,08 mm
- Körpertiefe (T): 1,5 ±0,25 mm
- Einpresskraft Alu (kN): 6,7-8,9
- Ausdrückkraft Alu (N): 280
- Verdrehfestigkeit Alu (Nm): 0,9 / 1,13 / 1,47
- Einpresskraft Stahl (kN): 11,2-15,6
- Ausdrückkraft Stahl (N): 470 / 550 / 1010
- Verdrehfestigkeit Stahl (Nm): 1,47
M2,5
| Artikelnr.: | min. Blechstärke (mm): | Schaftlänge (A) (mm): | CAD: | |
|---|---|---|---|---|
| 10430025000 | 0,80 mm | 0,77 mm | 10430025000 | |
| 10430025001 | 1,00 mm | 0,97 mm | 10430025001 | |
| 10430025002 | 1,40 mm | 1,38 mm | 10430025002 |
- min. Abstand Rand zu Lochmitte: 4,8 mm
- Kopf Dm (E): 6,3 ±0,25 mm
- Schaft-Dm (C): 4,22 mm
- Loch-Dm: 4,22 +0,08 mm
- Körpertiefe (T): 1,5 ±0,25 mm
- Einpresskraft Alu (kN): 6,7-8,9
- Ausdrückkraft Alu (N): 280 / 400 / 750
- Verdrehfestigkeit Alu (Nm): 0,9 / 1,13 / 1,47
- Einpresskraft Stahl (kN): 11,2-15,6
- Ausdrückkraft Stahl (N): 470 / 550 / 1010
- Verdrehfestigkeit Stahl (Nm): 1,47
M3
| Artikelnr.: | min. Blechstärke (mm): | Schaftlänge (A) (mm): | CAD: | |
|---|---|---|---|---|
| 10430030000 | 0,80 mm | 0,77 mm | 10430030000 | |
| 10430030001 | 1,00 mm | 0,97 mm | 10430030001 | |
| 10430030002 | 1,40 mm | 1,38 mm | 10430030002 |
- min. Abstand Rand zu Lochmitte: 4,8 mm
- Kopf Dm (E): 6,3 ±0,25 mm
- Schaft-Dm (C): 4,22 mm
- Loch-Dm: 4,22 +0,08 mm
- Körpertiefe (T): 1,5 ±0,25 mm
- Einpresskraft Alu (kN): 6,7-8,9
- Ausdrückkraft Alu (N): 280 / 400 / 750
- Verdrehfestigkeit Alu (Nm): 0,9 / 1,13 /1,47
- Einpresskraft Stahl (kN): 11,2-15,6
- Ausdrückkraft Stahl (N): 470 / 550 / 1010
- Verdrehfestigkeit Stahl (Nm): 1,47
M4
| Artikelnr.: | min. Blechstärke (mm): | Schaftlänge (A) (mm): | CAD: | |
|---|---|---|---|---|
| 10430040000 | 0,80 mm | 0,77 mm | 10430040000 | |
| 10430040001 | 1,00 mm | 0,97 mm | 10430040001 | |
| 10430040002 | 1,40 mm | 1,38 mm | 10430040002 |
- min. Abstand Rand zu Lochmitte: 6,9 mm
- Kopf Dm (E): 7,9 ±0,25 mm
- Schaft-Dm (C): 5,38 mm
- Loch-Dm: 5,41 +0,08 mm
- Körpertiefe (T): 2,0 ±0,25 mm
- Einpresskraft Alu (kN): 11,2-13,4
- Ausdrückkraft Alu (N): 300 / 470 / 970
- Verdrehfestigkeit Alu (Nm): 2,37 / 2,6 / 4
- Einpresskraft Stahl (kN): 18-27
- Ausdrückkraft Stahl (N): 490 / 645 / 1250
- Verdrehfestigkeit Stahl (Nm): 2,95
M5
| Artikelnr.: | min. Blechstärke (mm): | Schaftlänge (A) (mm): | CAD: | |
|---|---|---|---|---|
| 10430050000 | 0,80 mm | 0,77 mm | 10430050000 | |
| 10430050001 | 1,00 mm | 0,97 mm | 10430050001 | |
| 10430050002 | 1,40 mm | 1,38 mm | 10430050002 |
- min. Abstand Rand zu Lochmitte: 7,1 mm
- Kopf Dm (E): 8,7 ±0,25 mm
- Schaft-Dm (C): 6,38 mm
- Loch-Dm: 6,4 +0,08 mm
- Körpertiefe (T): 2,0 ±0,25 mm
- Einpresskraft Alu (kN): 11,2-15,6
- Ausdrückkraft Alu (N): 300 / 480 / 845
- Verdrehfestigkeit Alu (Nm): 3 / 3,6 / 5,7
- Einpresskraft Stahl (kN): 18-38
- Ausdrückkraft Stahl (N): 530 / 800 / 1112
- Verdrehfestigkeit Stahl (Nm): 5,10
M6
| Artikelnr.: | min. Blechstärke (mm): | Schaftlänge (A) (mm): | CAD: | |
|---|---|---|---|---|
| 10430060000 | 1,20 mm | 1,15 mm | 10430060000 | |
| 10430060001 | 1,40 mm | 1,38 mm | 10430060001 | |
| 10430060002 | 2,30 mm | 2,21 mm | 10430060002 |
- min. Abstand Rand zu Lochmitte: 8,6 mm
- Kopf Dm (E): 11,05 ±0,25 mm
- Schaft-Dm (C): 8,72 mm
- Loch-Dm: 8,75 +0,08 mm
- Körpertiefe (T): 4,08 ±0,25 mm
- Einpresskraft Alu (kN): 18-32
- Ausdrückkraft Alu (N): 970 / 1580 / 1580
- Verdrehfestigkeit Alu (Nm): 7,9 / 10,2 / 14,1
- Einpresskraft Stahl (kN): 27-36
- Ausdrückkraft Stahl (N): 1380 / 1760 / 1760
- Verdrehfestigkeit Stahl (Nm): 13,0
M8
| Artikelnr.: | min. Blechstärke (mm): | Schaftlänge (A) (mm): | CAD: | |
|---|---|---|---|---|
| 10430080001 | 1,40 mm | 1,38 mm | 10430080001 | |
| 10430080002 | 2,30 mm | 2,21 mm | 10430080002 |
- min. Abstand Rand zu Lochmitte: 9,7 mm
- Kopf Dm (E): 12,65 ±0,25 mm
- Schaft-Dm (C): 10,47 mm
- Loch-Dm: 10,5 +0,08 mm
- Körpertiefe (T): 5,47 ±0,25 mm
- Einpresskraft Alu (kN): 18-32
- Ausdrückkraft Alu (N): 1570
- Verdrehfestigkeit Alu (Nm): 13,6 / 18,1
- Einpresskraft Stahl (kN): 27-36
- Ausdrückkraft Stahl (N): 1870
- Verdrehfestigkeit Stahl (Nm): 18,70
M10
| Artikelnr.: | min. Blechstärke (mm): | Schaftlänge (A) (mm): | CAD: | |
|---|---|---|---|---|
| 10430100001 | 2,31 mm | 2,21 mm | 10430100001 | |
| 10430100002 | 3,18 mm | 3,05 mm | 10430100002 |
- min. Abstand Rand zu Lochmitte: 13,5 mm
- Kopf Dm (E): 17,35 ±0,25 mm
- Schaft-Dm (C): 13,97 mm
- Loch-Dm: 14,0 +0,08 mm
- Körpertiefe (T): 7,48 ±0,25 mm
- Einpresskraft Alu (kN): 22-36
- Ausdrückkraft Alu (N): 1760
- Verdrehfestigkeit Alu (Nm): 32,7
- Einpresskraft Stahl (kN): 32-50
- Ausdrückkraft Stahl (N): 2020
- Verdrehfestigkeit Stahl (Nm): 36,2
M12
| Artikelnr.: | min. Blechstärke (mm): | Schaftlänge (A) (mm): | CAD: | |
|---|---|---|---|---|
| 10430120001 | 3,18 mm | 3,05 mm | 10430120001 |
- min. Abstand Rand zu Lochmitte: 16,0 mm
- Kopf Dm (E): 20,55 ±0,25 mm
- Schaft-Dm (C): 16,95 mm
- Loch-Dm: 17,0 +0,08 mm
- Körpertiefe (T): 8,5 ±0,25 mm
- Einpresskraft Alu (kN): 23-30
- Ausdrückkraft Alu (N): 1390
- Verdrehfestigkeit Alu (Nm): 35,2
- Einpresskraft Stahl (kN): 33-49
- Ausdrückkraft Stahl (N): 3065
- Verdrehfestigkeit Stahl (Nm): 73,9
