Hohlraum-Blindnietmutter SFM-H

Hohlraum-Blindnietmutter

Stahl Flachkopf | offen

[C4C [1.0303]]

Verfügbare Größen
M4 M5 M6

Produktdetails

M4
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10817040500 15,2 0,1 - 5,0 mm

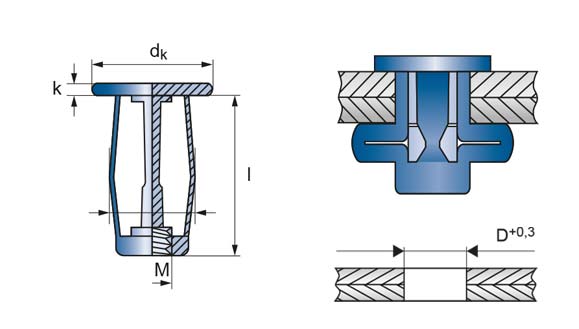

  • Kopfdurchmesser (dk): 12,2 mm
  • Kopfhöhe (k): 1,6 mm
  • Schaftdurchmesser (D): 8,0 mm
  • Bohrungsdurchmesser: 8,1 mm
  • Min. Anziehdrehmoment: 1,1 Nm
  • Min. Axiale Zugkraft: 245 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Hohlraum-Blindnietmutter SFM-H

M5
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10817050500 16,8 0,1 - 5,0 mm
  • Kopfdurchmesser (dk): 14,0 mm
  • Kopfhöhe (k): 1,6 mm
  • Schaftdurchmesser (D): 10,0 mm
  • Bohrungsdurchmesser: 10,1 mm
  • Min. Anziehdrehmoment: 2,2 Nm
  • Min. Axiale Zugkraft: 290 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Hohlraum-Blindnietmutter SFM-H

M6
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10817060500 17,0 0,1 - 5,0 mm
  • Kopfdurchmesser (dk): 16,0 mm
  • Kopfhöhe (k): 1,6 mm
  • Schaftdurchmesser (D): 12,0 mm
  • Bohrungsdurchmesser: 12,1 mm
  • Min. Anziehdrehmoment: 2,2 Nm
  • Min. Axiale Zugkraft: 390 N

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Hohlraum-Blindnietmutter SFM-H
