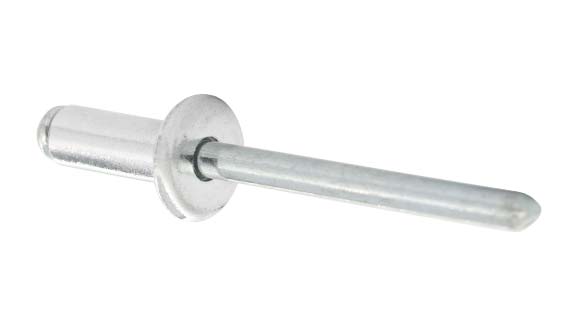

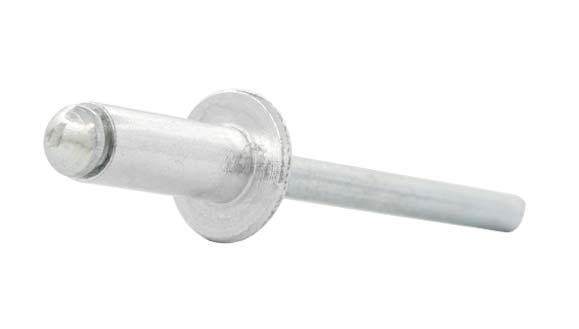

Blindniet ALFO Alu/Stahl Flachkopf

ALFO® Standard-Blindniet

Aluminium Stahl Flachkopf | offen

EN AW-5019 [AlMg5] [15977]

Verfügbare Größen
2,4 3,0 3,2 4,0 4,8 5,0 6,0 6,4 7,8

Produktdetails

ø 2,4 mm
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10700024030 3,0 0,5 - 1,0 mm
10700024040 4,0 0,5 - 2,0 mm
10700024060 6,0 1,5 - 4,0 mm
10700024080 8,0 3,5 - 6,0 mm
10700024100 10,0 6,0 - 8,0 mm
10700024120 12,0 8,0 - 10,0 mm
  • Kopfdurchmesser (dk): 5,0 mm
  • Kopfhöhe (k): 0,55 mm
  • Stiftdurchmesser (dm): 1,5 mm
  • Bohrungsdurchmesser: 2,5 mm
  • Min. Scherbruchkraft: 380 N
  • Min. Zugbruchkraft: 600 N
Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindniet ALFO Alu/Stahl Flachkopf

ø 3,0 mm
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10700030040 4,0 0,5 - 2,0 mm
10700030050 5,0 1,0 - 3,0 mm
10700030060 6,0 1,5 - 4,0 mm
10700030070 7,0 3,0 - 5,0 mm
10700030080 8,0 3,0 - 6,0 mm
10700030100 10,0 5,0 - 7,5 mm
10700030120 12,0 7,0 - 9,0 mm
10700030160 16,0 9,0 - 12,5 mm
10700030180 18,0 12,0 - 14,5 mm
10700030200 20,0 13,0 - 16,5 mm
10700030250 25,0 16,0 - 21,5 mm
  • Kopfdurchmesser (dk): 6,3 mm
  • Kopfhöhe (k): 0,8 mm
  • Stiftdurchmesser (dm): 1,7 mm
  • Bohrungsdurchmesser: 3,1 mm
  • Min. Scherbruchkraft: 740 N
  • Min. Zugbruchkraft: 1000 N
Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindniet ALFO Alu/Stahl Flachkopf

ø 3,2 mm
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10700032040 4,0 0,5 - 1,5 mm
10700032050 5,0 1,0 - 2,5 mm
10700032060 6,0 1,5 - 3,5 mm
10700032080 8,0 3,0 - 5,5 mm
10700032100 10,0 5,0 - 7,5 mm
10700032120 12,0 7,0 - 9,0 mm
10700032140 14,0 8,5 - 10,5 mm
10700032160 16,0 9,0 - 13,0 mm
10700032180 18,0 10,0 - 14,5 mm
  • Kopfdurchmesser (dk): 6,5 mm
  • Kopfhöhe (k): 0,8 mm
  • Stiftdurchmesser (dm): 1,9 mm
  • Bohrungsdurchmesser: 3,3 mm
  • Min. Scherbruchkraft: 750 N
  • Min. Zugbruchkraft: 1220 N
Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindniet ALFO Alu/Stahl Flachkopf

ø 4,0 mm
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10700040040 4,0 0,5 - 1,5 mm
10700040050 5,0 1,0 - 2,5 mm
10700040060 6,0 1,0 - 3,5 mm
10700040070 7,0 3,0 - 4,5 mm
10700040080 8,0 3,0 - 5,5 mm
10700040100 10,0 5,0 - 7,0 mm
10700040120 12,0 6,5 - 9,0 mm
10700040140 14,0 8,5 - 11,0 mm
10700040160 16,0 8,5 - 12,5 mm
10700040180 18,0 12,0 - 14,5 mm
10700040200 20,0 12,5 - 16,5 mm
10700040250 25,0 15,5 - 21,0 mm
10700040300 30,0 20,5 - 26,0 mm
10700040350 35,0 25,5 - 31,0 mm
  • Kopfdurchmesser (dk): 8,0 mm
  • Kopfhöhe (k): 1,0 mm
  • Stiftdurchmesser (dm): 2,0 mm
  • Bohrungsdurchmesser: 4,1 mm
  • Min. Scherbruchkraft: 1250 N
  • Min. Zugbruchkraft: 1800 N
Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindniet ALFO Alu/Stahl Flachkopf

ø 4,8 mm
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10700048060 6,0 1,0 - 3,0 mm
10700048080 8,0 2,5 - 5,0 mm
10700048090 9,0 2,5 - 6,0 mm
10700048100 10,0 4,0 - 6,5 mm
10700048120 12,0 6,0 - 8,0 mm
10700048140 14,0 7,5 - 10,0 mm
10700048160 16,0 8,0 - 12,0 mm
10700048180 18,0 11,5 - 13,5 mm
10700048200 20,0 12,0 - 15,5 mm
10700048250 25,0 15,0 - 20,5 mm
10700048300 30,0 20,0 - 25,0 mm
10700048350 35,0 24,5 - 29,5 mm
10700048400 40,0 29,0 - 34,5 mm
  • Kopfdurchmesser (dk): 9,5 mm
  • Kopfhöhe (k): 1,10 mm
  • Stiftdurchmesser (dm): 2,7 mm
  • Bohrungsdurchmesser: 4,9 mm
  • Min. Scherbruchkraft: 1640 N
  • Min. Zugbruchkraft: 2200 N
Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindniet ALFO Alu/Stahl Flachkopf

ø 5,0 mm
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10700050060 6,0 1,0 - 3,0 mm
10700050080 8,0 2,5 - 5,0 mm
10700050100 10,0 4,0 - 6,5 mm
10700050120 12,0 6,0 - 8,0 mm
10700050140 14,0 7,5 - 10,0 mm
10700050160 16,0 8,0 - 12,0 mm
10700050180 18,0 11,5 - 13,5 mm
10700050200 20,0 12,0 - 15,5 mm
10700050250 25,0 15,0 - 20,5 mm
10700050300 30,0 20,0 - 25,0 mm
10700050350 35,0 24,5 - 30,0 mm
10700050400 40,0 29,0 - 35,0 mm
10700050450 45,0 34,5 - 40,0 mm
10700050500 50,0 39,5 - 45,0 mm
  • Kopfdurchmesser (dk): 9,5 mm
  • Kopfhöhe (k): 1,10 mm
  • Stiftdurchmesser (dm): 2,7 mm
  • Bohrungsdurchmesser: 5,1 mm
  • Min. Scherbruchkraft: 1820 N
  • Min. Zugbruchkraft: 2400 N
Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindniet ALFO Alu/Stahl Flachkopf

ø 6,0 mm
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10700060080 8,0 1,0 - 3,5 mm
10700060100 10,0 3,0 - 5,5 mm
10700060120 12,0 5,0 - 7,5 mm
10700060160 16,0 7,0 - 11,0 mm
10700060180 18,0 10,5 - 13,0 mm
10700060200 20,0 11,0 - 15,0 mm
10700060220 22,0 14,5 - 17,0 mm
10700060250 25,0 15,0 - 20,0 mm
10700060280 28,0 19,5 - 22,5 mm
10700060300 30,0 20,0 - 25,0 mm
10700060500 50,0 38,0 - 43,0 mm
  • Kopfdurchmesser (dk): 12,0 mm
  • Kopfhöhe (k): 1,50 mm
  • Stiftdurchmesser (dm): 3,2 mm
  • Bohrungsdurchmesser: 6,1 mm
  • Min. Scherbruchkraft: 2660 N
  • Min. Zugbruchkraft: 3500 N
Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindniet ALFO Alu/Stahl Flachkopf

ø 6,4 mm
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10700064120 12,0 2,5 - 7,0 mm
10700064160 16,0 6,0 - 11,0 mm
10700064180 18,0 10,0 - 13,0 mm
10700064200 20,0 10,0 - 14,5 mm
10700064250 25,0 14,0 - 19,0 mm
10700064300 30,0 18,0 - 24,0 mm
  • Kopfdurchmesser (dk): 13,0 mm
  • Kopfhöhe (k): 1,80 mm
  • Stiftdurchmesser (dm): 3,6 mm
  • Bohrungsdurchmesser: 6,5 mm
  • Min. Scherbruchkraft: 2880 N
  • Min. Zugbruchkraft: 4600 N
Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindniet ALFO Alu/Stahl Flachkopf

ø 7,8 mm
Artikelnr.: Schaftlänge: Klemmbereich (mm): CAD:
10700078150 15,0 4,0 - 9,5 mm
10700078180 18,0 9,5 - 12,5 mm
10700078220 22,0 12,5 - 16,5 mm
10700078260 26,0 16,5 - 20,5 mm
  • Kopfdurchmesser (dk): 14,0 mm
  • Kopfhöhe (k): 2,00 mm
  • Stiftdurchmesser (dm): 3,7 mm
  • Bohrungsdurchmesser: 8 mm
  • Min. Scherbruchkraft: 6600 N
  • Min. Zugbruchkraft: 9550 N
Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Blindniet ALFO Alu/Stahl Flachkopf
