Einpressgewindebolzen V-FH4

Einpressgewindebolzen

Produktdetails

M3

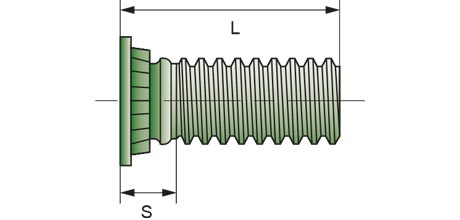

Artikelnr.: Länge (L) ±0,4 mm (mm): CAD:
10462030006 6,0 mm
10462030008 8,0 mm
10462030010 10,0 mm
10462030012 12,0 mm
10462030015 15,0 mm
10462030018 18,0 mm
10462030020 20,0 mm
10462030025 25,0 mm
  • Kopf Dm (E): 4,60 ±0,40 mm
  • min. Blechstärke: 1,0 mm
  • Loch-Dm: 3,00 +0,08 mm
  • min. Abstand Rand zu Lochmitte: 5,6 mm
  • gewindelose Länge (S): 2,10 mm
  • Einpresskraft HRB Edelstahl (kN): 92,0
  • Einpresskraft Edelstahl (kN): 40,0
  • Ausdrückkraft Edelstahl (N): 2220
  • Verdrehfestigkeit Edelstahl (Nm): 1,80

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Einpressgewindebolzen V-FH4

M4
Artikelnr.: Länge (L) ±0,4 mm (mm): CAD:
10462040006 6,0 mm
10462040008 8,0 mm
10462040010 10,0 mm
10462040012 12,0 mm
10462040015 15,0 mm
10462040018 18,0 mm
10462040020 20,0 mm
10462040025 25,0 mm
10462040030 30,0 mm
10462040035 35,0 mm
  • Kopf Dm (E): 5,90 ±0,40 mm
  • min. Blechstärke: 1,0 mm
  • Loch-Dm: 4,00 +0,08 mm
  • min. Abstand Rand zu Lochmitte: 7,2 mm
  • gewindelose Länge (S): 2,40 mm
  • Einpresskraft HRB Edelstahl (kN): 92,0
  • Einpresskraft Edelstahl (kN): 50,0
  • Ausdrückkraft Edelstahl (N): 3210
  • Verdrehfestigkeit Edelstahl (Nm): 6,50

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Einpressgewindebolzen V-FH4

M5
Artikelnr.: Länge (L) ±0,4 mm (mm): CAD:
10462050010 10,0 mm
10462050012 12,0 mm
10462050015 15,0 mm
10462050018 18,0 mm
10462050020 20,0 mm
10462050025 25,0 mm
10462050030 30,0 mm
10462050035 35,0 mm
  • Kopf Dm (E): 6,50 ±0,40 mm
  • min. Blechstärke: 1,0 mm
  • Loch-Dm: 5,00 +0,08 mm
  • min. Abstand Rand zu Lochmitte: 7,2 mm
  • gewindelose Länge (S): 2,70 mm
  • Einpresskraft HRB Edelstahl (kN): 92,0
  • Einpresskraft Edelstahl (kN): 53,0
  • Ausdrückkraft Edelstahl (N): 3575
  • Verdrehfestigkeit Edelstahl (Nm): 10,70

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Einpressgewindebolzen V-FH4

M6
Artikelnr.: Länge (L) ±0,4 mm (mm): CAD:
10462060012 12,0 mm
10462060015 15,0 mm
10462060020 20,0 mm
10462060025 25,0 mm
  • Kopf Dm (E): 8,20 ±0,40 mm
  • min. Blechstärke: 1,6 mm
  • Loch-Dm: 6,00 +0,08 mm
  • min. Abstand Rand zu Lochmitte: 7,9 mm
  • gewindelose Länge (S): 3,00 mm
  • Einpresskraft HRB Edelstahl (kN): 92,0
  • Einpresskraft Edelstahl (kN): 71,0
  • Ausdrückkraft Edelstahl (N): 4200
  • Verdrehfestigkeit Edelstahl (Nm): 15,90
