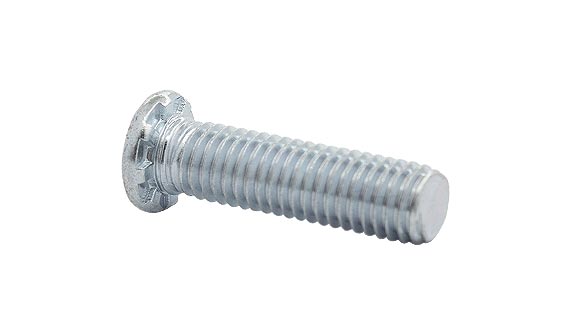

Einpressgewindebolzen V-HFH für höhere Belastbarkeit
Einpressgewindebolzen
Produktdetails
M5
| Artikelnr.: | Länge (L) ±0,4 mm (mm): | CAD: | |
|---|---|---|---|
| 10475050015 | 15,0 mm | 10475050015 | |
| 10475050020 | 20,0 mm | 10475050020 | |
| 10475050025 | 25,0 mm | 10475050025 | |
| 10475050030 | 30,0 mm | 10475050030 | |
| 10475050035 | 35,0 mm | 10475050035 | |
| 10475050040 | 40,0 mm | 10475050040 | |
| 10475050050 | 50,0 mm | 10475050050 |

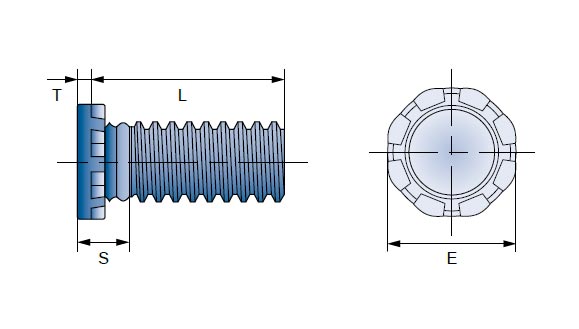

- Kopf Dm (E): 7,80 ±0,25 mm
- min. Blechstärke: 1,3 mm
- Loch-Dm: 5,00 +0,13 mm
- Körpertiefe (T): 1,14 mm
- min. Abstand Rand zu Lochmitte: 10,7 mm
- gewindelose Länge (S): 2,7 mm
- Plattenhärte HRB Alu: 15
- Einpresskraft Alu (kN): 13
- Ausdrückkraft Alu (N): 800
- Verdrehfestigkeit Alu (Nm): 5,40
- Plattenhärte HRB Stahl: 65
- Einpresskraft Stahl (kN): 26,0
- Ausdrückkraft Stahl (N): 1500
- Verdrehfestigkeit Stahl (Nm): 7,60
M6
| Artikelnr.: | Länge (L) ±0,4 mm (mm): | CAD: | |
|---|---|---|---|
| 10475060015 | 15,0 mm | 10475060015 | |
| 10475060020 | 20,0 mm | 10475060020 | |
| 10475060025 | 25,0 mm | 10475060025 | |
| 10475060030 | 30,0 mm | 10475060030 | |
| 10475060035 | 35,0 mm | 10475060035 | |
| 10475060040 | 40,0 mm | 10475060040 | |
| 10475060050 | 50,0 mm | 10475060050 |
- Kopf Dm (E): 9,40 ±0,25 mm
- min. Blechstärke: 1,5 mm
- Loch-Dm: 6,00 +0,13 mm
- Körpertiefe (T): 1,27 mm
- min. Abstand Rand zu Lochmitte: 11,5 mm
- gewindelose Länge (S): 2,8 mm
- Plattenhärte HRB Alu: 43
- Einpresskraft Alu (kN): 29
- Ausdrückkraft Alu (N): 1270
- Verdrehfestigkeit Alu (Nm): 14
- Plattenhärte HRB Stahl: 59
- Einpresskraft Stahl (kN): 33,0
- Ausdrückkraft Stahl (N): 1750
- Verdrehfestigkeit Stahl (Nm): 14,00
M8
| Artikelnr.: | Länge (L) ±0,4 mm (mm): | CAD: | |
|---|---|---|---|
| 10475080015 | 15,0 mm | 10475080015 | |
| 10475080020 | 20,0 mm | 10475080020 | |
| 10475080025 | 25,0 mm | 10475080025 | |
| 10475080030 | 30,0 mm | 10475080030 | |
| 10475080035 | 35,0 mm | 10475080035 | |
| 10475080040 | 40,0 mm | 10475080040 | |
| 10475080050 | 50,0 mm | 10475080050 |
- Kopf Dm (E): 12,50 ±0,25 mm
- min. Blechstärke: 2,0 mm
- Loch-Dm: 8,00 +0,13 mm
- Körpertiefe (T): 1,78 mm
- min. Abstand Rand zu Lochmitte: 12,7 mm
- gewindelose Länge (S): 3,5 mm
- Plattenhärte HRB Alu: 39
- Einpresskraft Alu (kN): 35,6
- Ausdrückkraft Alu (N): 1700
- Verdrehfestigkeit Alu (Nm): 30
- Plattenhärte HRB Stahl: 58
- Einpresskraft Stahl (kN): 44,5
- Ausdrückkraft Stahl (N): 2200
- Verdrehfestigkeit Stahl (Nm): 30,00
M10
| Artikelnr.: | Länge (L) ±0,4 mm (mm): | CAD: | |
|---|---|---|---|
| 10475100015 | 15,0 mm | 10475100015 | |
| 10475100020 | 20,0 mm | 10475100020 | |
| 10475100025 | 25,0 mm | 10475100025 | |
| 10475100030 | 30,0 mm | 10475100030 | |
| 10475100035 | 35,0 mm | 10475100035 | |
| 10475100040 | 40,0 mm | 10475100040 | |
| 10475100050 | 50,0 mm | 10475100050 |
- Kopf Dm (E): 15,70 ±0,25 mm
- min. Blechstärke: 2,3 mm
- Loch-Dm: 10,00 +0,13 mm
- Körpertiefe (T): 2,29 mm
- min. Abstand Rand zu Lochmitte: 13,7 mm
- gewindelose Länge (S): 4,1 mm
- Plattenhärte HRB Alu: 39
- Einpresskraft Alu (kN): 40
- Ausdrückkraft Alu (N): 2445
- Verdrehfestigkeit Alu (Nm): 36
- Plattenhärte HRB Stahl: 58
- Einpresskraft Stahl (kN): 54,0
- Ausdrückkraft Stahl (N): 3470
- Verdrehfestigkeit Stahl (Nm): 49,00
