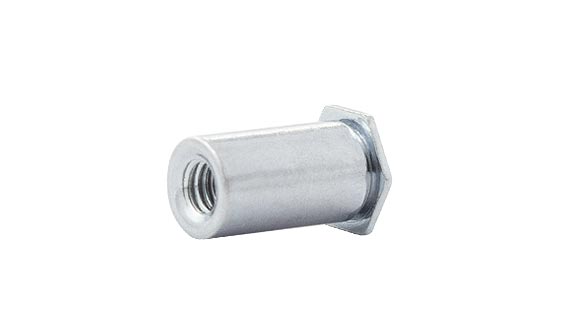

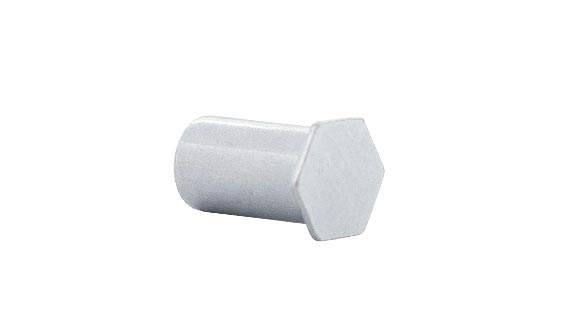

Einpressgewindebuchse geschlossen V-BSO

Einpressgewindebuchse

Produktdetails

M3

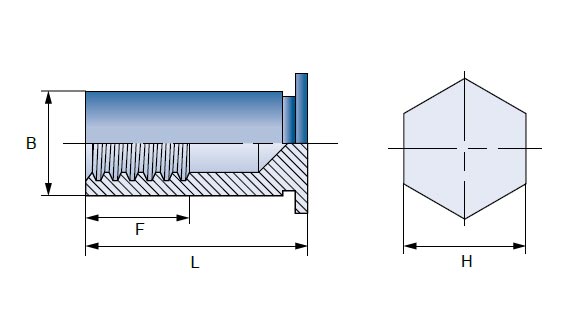

Artikelnr.: Länge (L) (mm): min. Gewindelänge (F) (mm): CAD:
10490030006 6,0 mm 3,2 mm
10490030008 8,0 mm 4,0 mm
10490030010 10,0 mm 4,0 mm
10490030012 12,0 mm 5,0 mm
10490030014 14,0 mm 6,5 mm
10490030016 16,0 mm 6,5 mm
10490030018 18,0 mm 9,5 mm
10490030020 20,0 mm 9,5 mm
10490030022 22,0 mm 9,5 mm
10490030025 25,0 mm 9,5 mm
  • min. Blechstärke: 1,02 mm
  • Loch-Dm: 4,22 +0,08 mm
  • Zylinder-Dm (B): 4,19 -0,13 mm
  • min. Abstand Rand zu Lochmitte: 6,0 mm
  • Sechskant (H): 4,8 mm
  • Einpresskraft Alu (kN): 4,9
  • Ausdrückkraft Alu (N): 710
  • Verdrehfestigkeit Alu (Nm): 1,24
  • Einpresskraft Stahl (kN): 9,8
  • Ausdrückkraft Stahl (N): 1000
  • Verdrehfestigkeit Stahl (Nm): 2,15

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Einpressgewindebuchse geschlossen V-BSO

3,5M3
Artikelnr.: Länge (L) (mm): min. Gewindelänge (F) (mm): CAD:
10490035006 6,0 mm 3,2 mm
10490035008 8,0 mm 4,0 mm
10490035010 10,0 mm 4,0 mm
10490035012 12,0 mm 5,0 mm
10490035014 14,0 mm 6,5 mm
10490035016 16,0 mm 6,5 mm
10490035018 18,0 mm 9,5 mm
10490035020 20,0 mm 9,5 mm
10490035022 22,0 mm 9,5 mm
10490035025 25,0 mm 9,5 mm
  • min. Blechstärke: 1,02 mm
  • Loch-Dm: 5,41 +0,08 mm
  • Zylinder-Dm (B): 5,38 -0,13 mm
  • min. Abstand Rand zu Lochmitte: 6,8 mm
  • Sechskant (H): 6,4 mm
  • Einpresskraft Alu (kN): 7,6
  • Ausdrückkraft Alu (N): 1330
  • Verdrehfestigkeit Alu (Nm): 1,24
  • Einpresskraft Stahl (kN): 14,7
  • Ausdrückkraft Stahl (N): 1860
  • Verdrehfestigkeit Stahl (Nm): 2,15

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Einpressgewindebuchse geschlossen V-BSO

M4
Artikelnr.: Länge (L) (mm): min. Gewindelänge (F) (mm): CAD:
10490040008 8,0 mm 4,0 mm
10490040010 10,0 mm 4,0 mm
10490040012 12,0 mm 5,0 mm
10490040014 14,0 mm 6,5 mm
10490040016 16,0 mm 6,5 mm
10490040018 18,0 mm 9,5 mm
10490040020 20,0 mm 9,5 mm
10490040022 22,0 mm 9,5 mm
10490040025 25,0 mm 9,5 mm
  • min. Blechstärke: 1,27 mm
  • Loch-Dm: 7,14 +0,08 mm
  • Zylinder-Dm (B): 7,10 -0,13 mm
  • min. Abstand Rand zu Lochmitte: 8,0 mm
  • Sechskant (H): 7,9 mm
  • Einpresskraft Alu (kN): 7,6
  • Ausdrückkraft Alu (N): 1330
  • Verdrehfestigkeit Alu (Nm): 2,82
  • Einpresskraft Stahl (kN): 14,7
  • Ausdrückkraft Stahl (N): 1860
  • Verdrehfestigkeit Stahl (Nm): 3,95

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Einpressgewindebuchse geschlossen V-BSO

M5
Artikelnr.: Länge (L) (mm): min. Gewindelänge (F) (mm): CAD:
10490050008 8,0 mm 4,0 mm
10490050010 10,0 mm 4,0 mm
10490050012 12,0 mm 5,0 mm
10490050014 14,0 mm 6,5 mm
10490050016 16,0 mm 6,5 mm
10490050018 18,0 mm 9,5 mm
10490050020 20,0 mm 9,5 mm
10490050022 22,0 mm 9,5 mm
10490050025 25,0 mm 9,5 mm
  • min. Blechstärke: 1,27 mm
  • Loch-Dm: 7,14 +0,08 mm
  • Zylinder-Dm (B): 7,10 -0,13 mm
  • min. Abstand Rand zu Lochmitte: 8,0 mm
  • Sechskant (H): 7,9 mm
  • Einpresskraft Alu (kN): 10,7
  • Ausdrückkraft Alu (N): 1780
  • Verdrehfestigkeit Alu (Nm): 5,08
  • Einpresskraft Stahl (kN): 17,8
  • Ausdrückkraft Stahl (N): 2490
  • Verdrehfestigkeit Stahl (Nm): 3,95

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Einpressgewindebuchse geschlossen V-BSO
