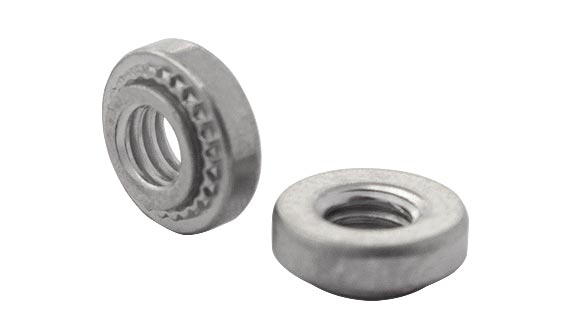

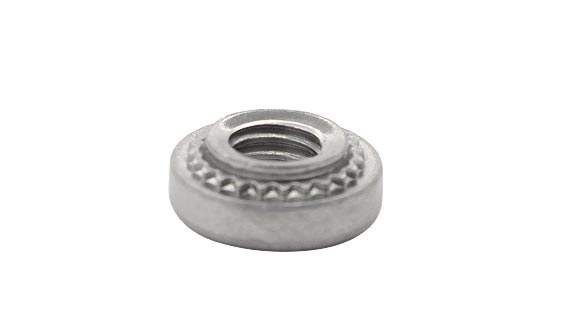

Einpressmutter V-SP

Einpressmutter

Produktdetails

M2,5

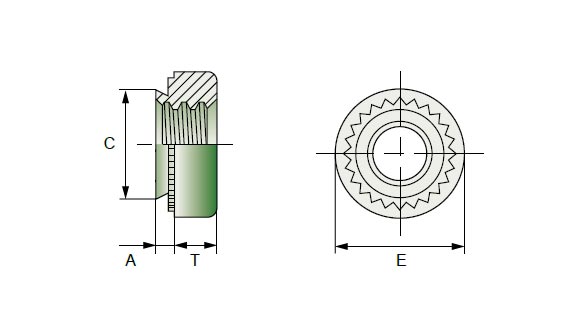

Artikelnr.: min. Blechstärke (mm): Schaftlänge (A) (mm): CAD:
10435025000 0,80 mm 0,77 mm
10435025001 1,00 mm 0,97 mm
10435025002 1,40 mm 1,38 mm
  • min. Abstand Rand zu Lochmitte: 4,8 mm
  • Kopf Dm (E): 6,3 ±0,25 mm
  • Schaft-Dm (C): 4,2 mm
  • Loch-Dm: 4,22 +0,08 mm
  • Körpertiefe (T): 1,5 ±0,25 mm

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Einpressmutter V-SP

M3
Artikelnr.: min. Blechstärke (mm): Schaftlänge (A) (mm): CAD:
10435030000 0,80 mm 0,77 mm
10435030001 1,00 mm 0,97 mm
10435030002 1,40 mm 1,38 mm
  • min. Abstand Rand zu Lochmitte: 4,8 mm
  • Kopf Dm (E): 6,3 ±0,25 mm
  • Schaft-Dm (C): 4,2 mm
  • Loch-Dm: 4,22 +0,08 mm
  • Körpertiefe (T): 1,5 ±0,25 mm
  • Einpresskraft Edelstahl (kN): 35,6
  • Ausdrückkraft Edelstahl (N): 575
  • Verdrehfestigkeit Edelstahl (Nm): 1,58

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Einpressmutter V-SP

M4
Artikelnr.: min. Blechstärke (mm): Schaftlänge (A) (mm): CAD:
10435040000 0,80 mm 0,77 mm
10435040001 1,00 mm 0,97 mm
10435040002 1,40 mm 1,38 mm
  • min. Abstand Rand zu Lochmitte: 6,9 mm
  • Kopf Dm (E): 7,9 ±0,25 mm
  • Schaft-Dm (C): 5,38 mm
  • Loch-Dm: 5,41 +0,08 mm
  • Körpertiefe (T): 2,0 ±0,25 mm
  • Einpresskraft Edelstahl (kN): 40,0
  • Ausdrückkraft Edelstahl (N): 645
  • Verdrehfestigkeit Edelstahl (Nm): 3,38

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Einpressmutter V-SP

M5
Artikelnr.: min. Blechstärke (mm): Schaftlänge (A) (mm): CAD:
10435050000 0,80 mm 0,77 mm
10435050001 1,00 mm 0,97 mm
10435050002 1,40 mm 1,38 mm
  • min. Abstand Rand zu Lochmitte: 7,1 mm
  • Kopf Dm (E): 8,7 ±0,25 mm
  • Schaft-Dm (C): 6,33 mm
  • Loch-Dm: 6,4 +0,08 mm
  • Körpertiefe (T): 2,0 ±0,25 mm
  • Einpresskraft Edelstahl (kN): 42,3
  • Ausdrückkraft Edelstahl (N): 800
  • Verdrehfestigkeit Edelstahl (Nm): 3,95

Katalogdaten Download

Bitte warten. Die CAD Daten werden geladen.
CAD Daten zu
Einpressmutter V-SP

M6
Artikelnr.: min. Blechstärke (mm): Schaftlänge (A) (mm): CAD:
10435060001 1,40 mm 1,38 mm
  • min. Abstand Rand zu Lochmitte: 8,6 mm
  • Kopf Dm (E): 11,05 ±0,25 mm
  • Schaft-Dm (C): 8,73 mm
  • Loch-Dm: 8,75 +0,08 mm
  • Körpertiefe (T): 4,08 ±0,25 mm
  • Einpresskraft Edelstahl (kN): 60,0
  • Ausdrückkraft Edelstahl (N): 2000
  • Verdrehfestigkeit Edelstahl (Nm): 17,00
